2SC5200 是什么管？2SC5200管脚排列顺序+应用电路，一文带你搞定

我是小七，给大家分享电子元器件选型、电路项目等知识，干货满满。大家不要错过，建议收藏，错过就不一定找得到了，内容仅供参考，图片记得放大观看。

如果有什么错误或者不对，欢迎各位大佬指点。

今天给大家分享的是：2SC5200功放管

2SC5200是一种NPN功率晶体管，具有230V的高集电极到发射极击穿电压、15A的高集电极电流和160的高电流增益，主要用于音频放大器和大功率音频电路。

2SC5200实物图

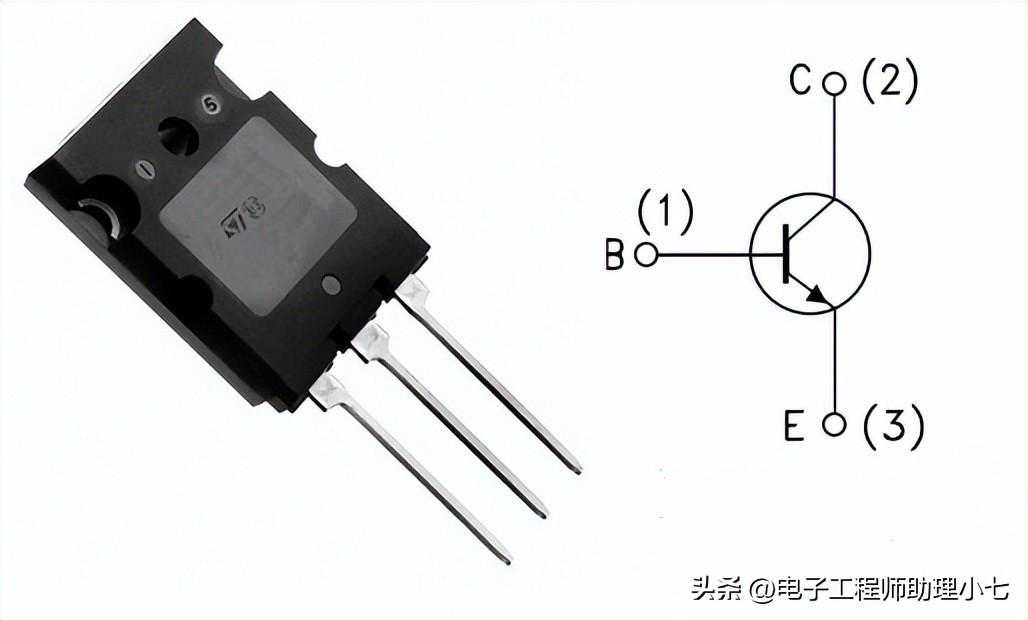

2SC5200引脚图

2SC5200有3个引脚：发射极、基极和集电极

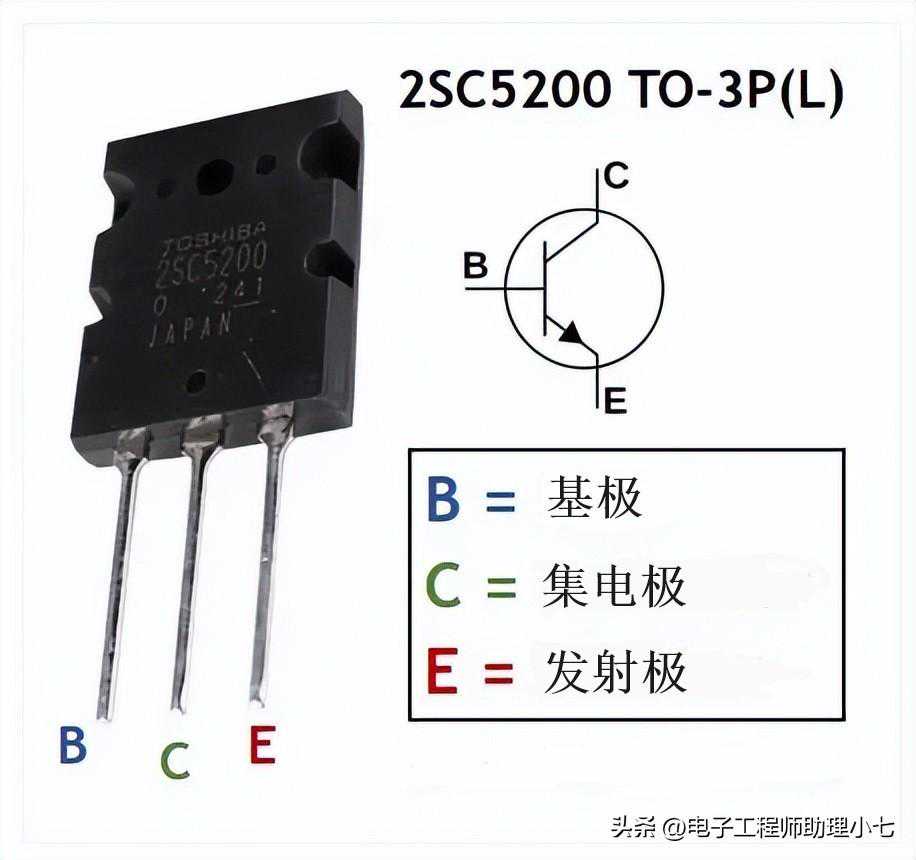

2SC5200管脚排列顺序

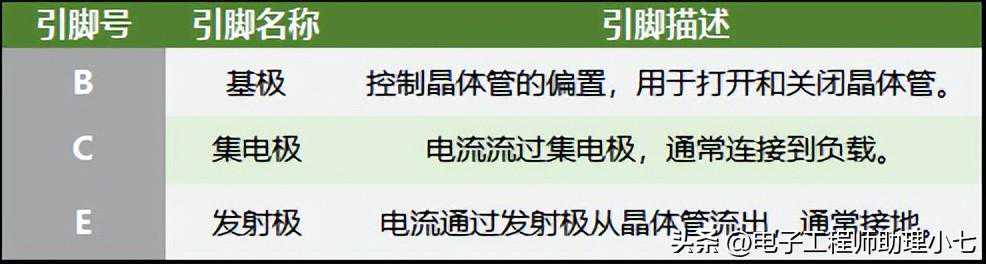

2SC5200引脚功能描述

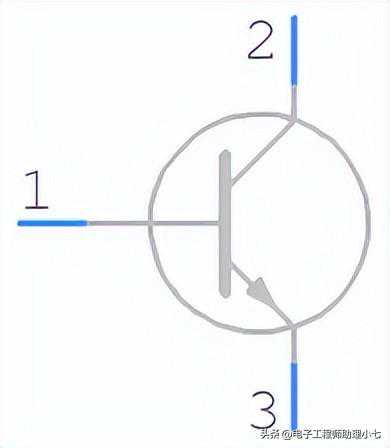

1、2SC5200电路符号

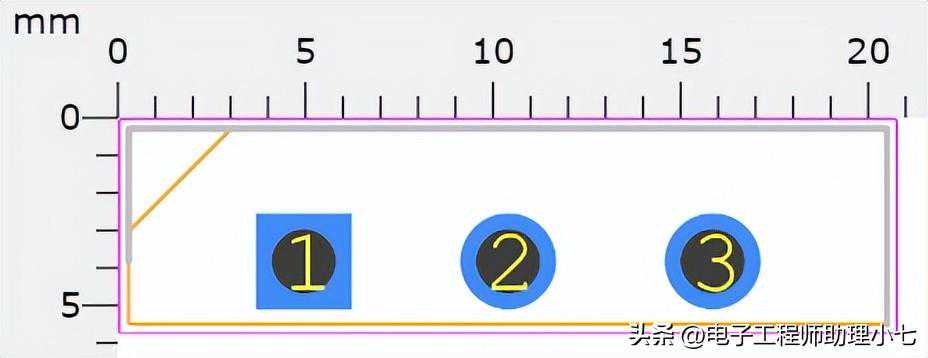

2、2SC5200封装尺寸

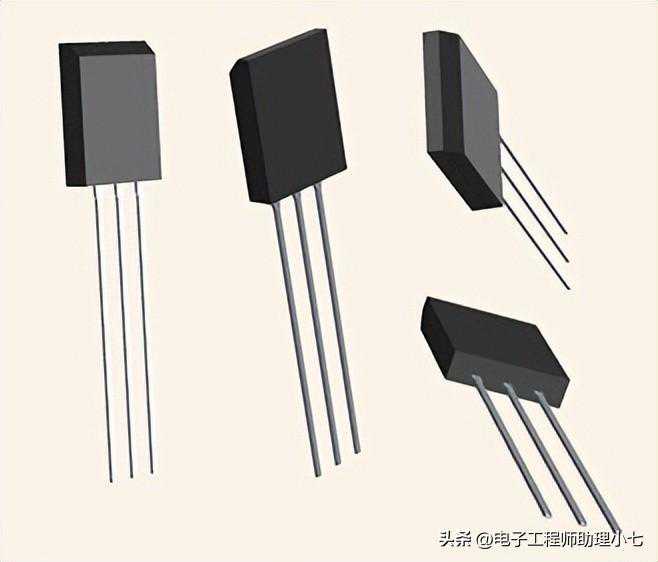

3、2SC52003D模型

2SC52003D模型

2SC5200晶体管的额定功率耗散为150W，适用于AF放大器电路，经常和电路中的散热器一起使用。

下面为2SC5200晶体管的详细规格。

2SC5200晶体管的详细规格

1、2SC5200等效晶体管

与2SC5200相似并且可以替代的三极管有：TTC5200、2SC3320、2SC5242、FJL4315、2SD1313、MJL3281A、KTC5242。

2、2SC5200PNP互补

2SC5200PNP互补三极管为：2SA1943

互补对功率输出晶体管

3、2SC5200晶体管

TTC5200、MJL3281A、MJL13002A、2SC3320、2SC5242、2SC5358、2SC6011A、2SC6011A-O、2SC6011A-P、2SC6011A-Y、2SD1313、FJA4313、FJL4315、KTC5200,KTC5200A,KTC5242,KTC5242A,MJW3281A,MJW3281AG

替换的时候，一定要注意引脚配置和参数。

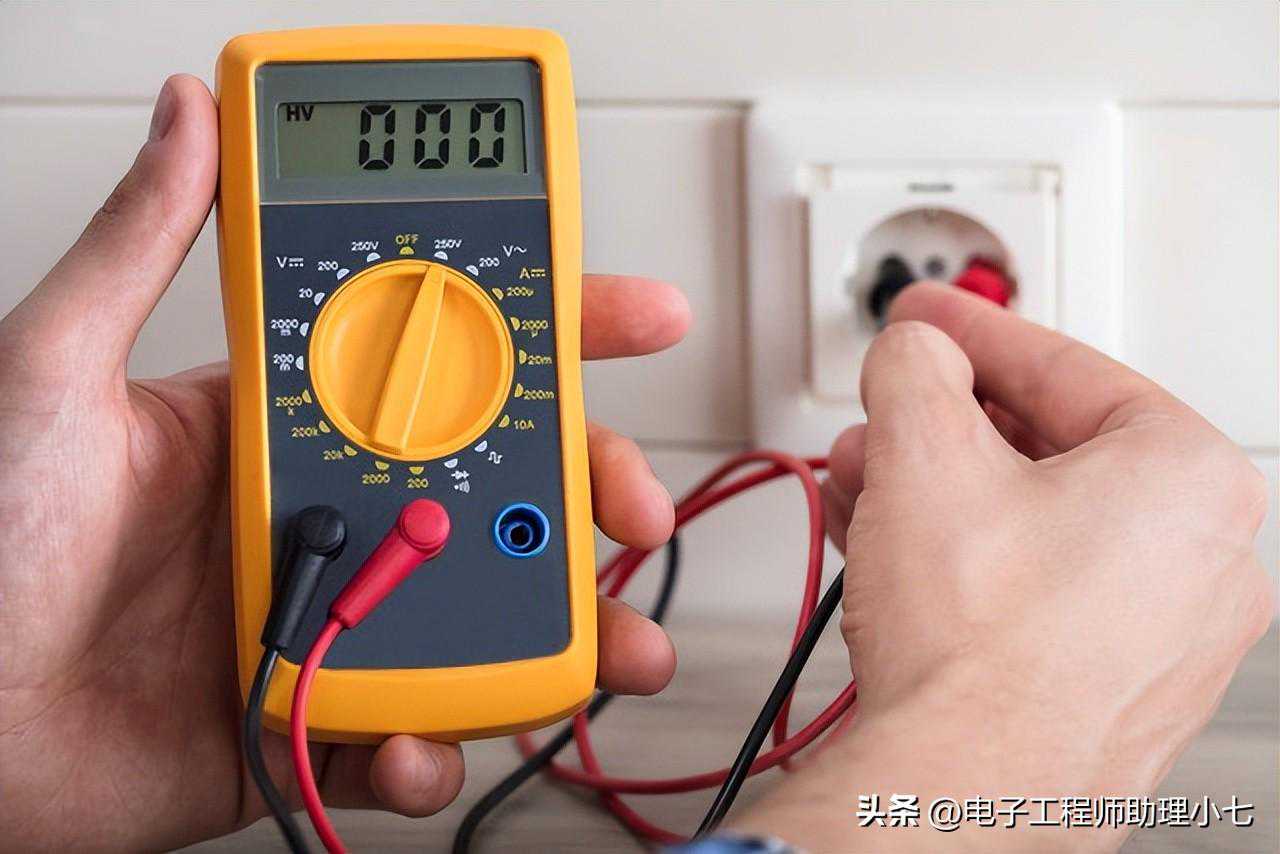

第1步：打开并将万用表设置为连续性检查器模式。

第2步：将2SC5200放在工作台上。

第3步：将万用表的正负表笔接在2SC5200的任意两个相邻端子上。

第4步：对晶体管两端的所有可能组合重复此过程。

结论：如果万用表即使在一种配置下也发出声音，则说明2SC5200晶体管有故障，必须更换一个新晶体管。

1、如何使用2SC5200？

2SC5200与其对应的2SA1943一起主要用于放大器设计。大多数放大器采用类似于B类放大器的推挽电路，需要NPN晶体管和PNP晶体管。2SA1943是一个PNP晶体管，它还有一个互补的2SE5200，它是一个NPN型晶体管。这两种晶体管经常一起使用来设计高功率放大器。

由于晶体管以高开关频率和高集电极电流工作，升温非常快，通常和散热器一起使用，这里要注意，散热器将充当晶体管的集电极引脚，因此，散热器应该与电路的其余部分隔离。

2、2SC5200测试电路

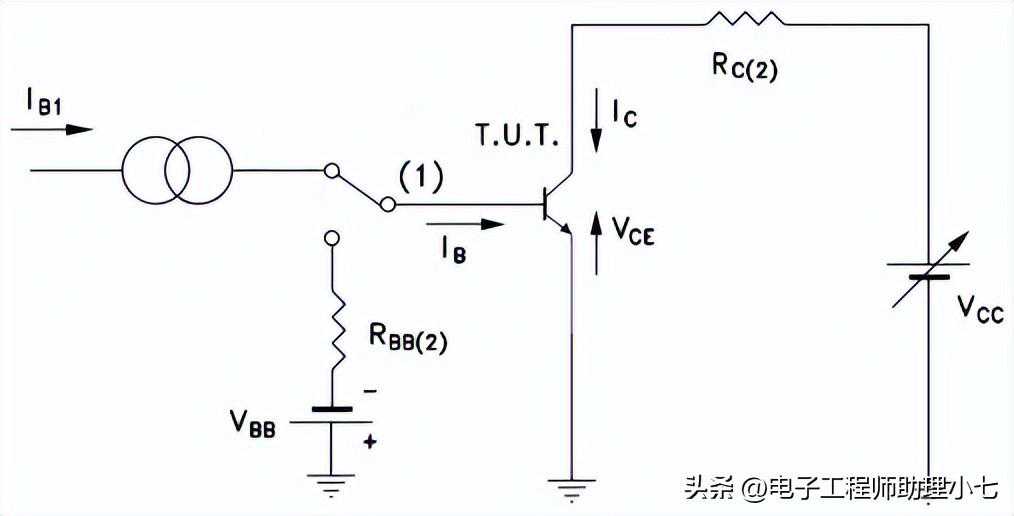

2SC5200阻性负载开关测试电路

1、2SC5200逆变电路

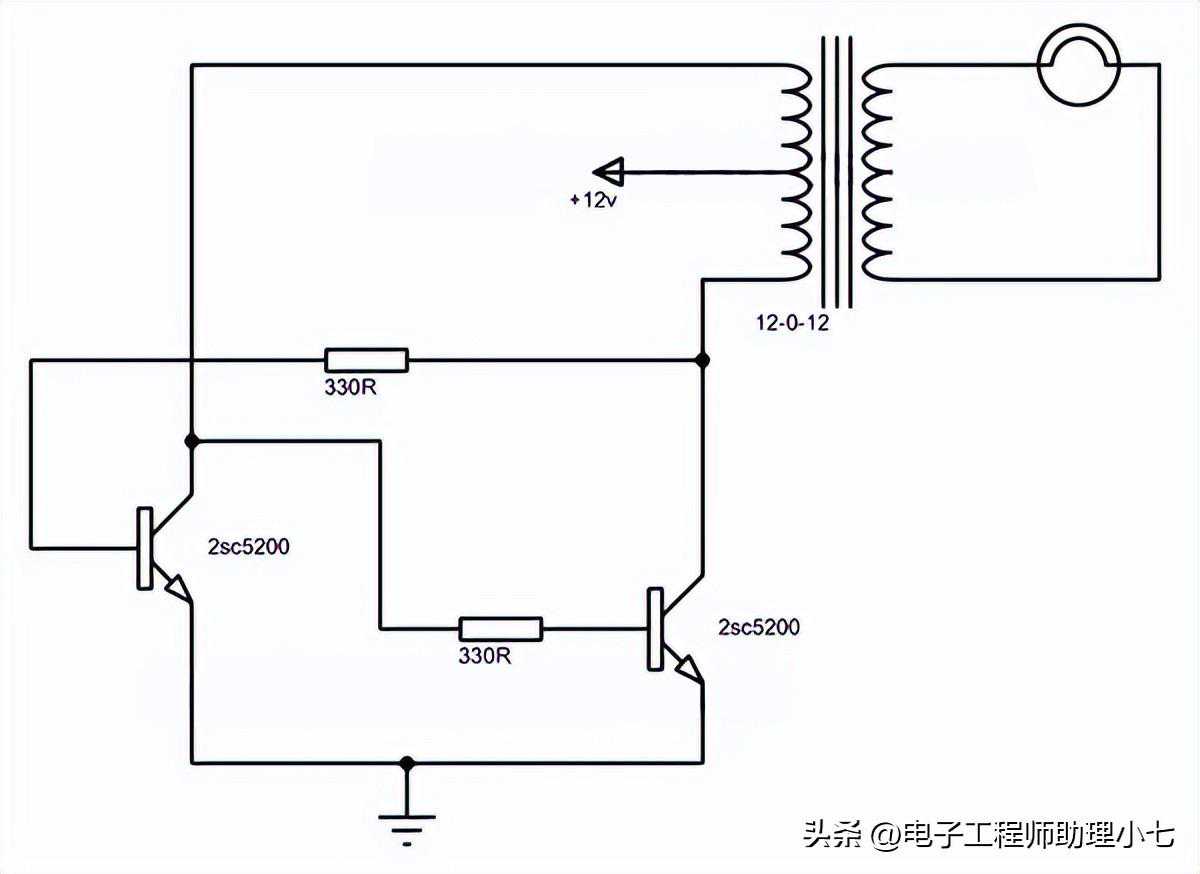

下图为采用2SC5200的微型逆变电路，该电路由2个2SC5200晶体管、1个升压变压器和一个电池组成。

当直流信号到达双晶体管网络时，2SC5200晶体管的电源开关操作使直流变为交流。但电压值不足以供电，需要升压变压器将电压等级提高到230v。

2SC5200逆变电路

2、使用2SC5200晶体管的音频放大器电路

1）2SC5200放大器电路图

单个互补晶体管可产生约50W至100W的功率。该电路设计为单声道音频放大器。如果想构建立体声音频放大器单元2，则构建到单独的单声道放大器板。

低成本音频放大器电路

2）电源

为了向音频放大器提供电源，需要使用528A变压器和带中心抽头的16V电压。添加10A的二极管整流，使用2个4700uf电容进行滤波。

滤波电容添加至10000uf，将减少音频放大器中产生的噪声。

2SC5200放大器电源

在晶体管上要使用优质散热器，因为晶体管工作时会产生大量热量，并且要确认接地是否正确。
