绿巨能最近推出了一款18WUSBPD快充充电器，该款充电器采用单口USB-C输出设计，除了支持USBPD快充协议之外，还可支持、、FCP、AFC、SCP等多种快充协议，兼容性很不错，充电头网在此前已经对这款产品进行了简单的上手评测，今天继续为大家带来这款产品的内部拆解。
一、绿巨能18WUSBPD快充充电器外观
绿巨能18WPD充电器使用瓦楞纸盒包装，更加环保。包装上仅写有USB电源适配器，非常简洁。

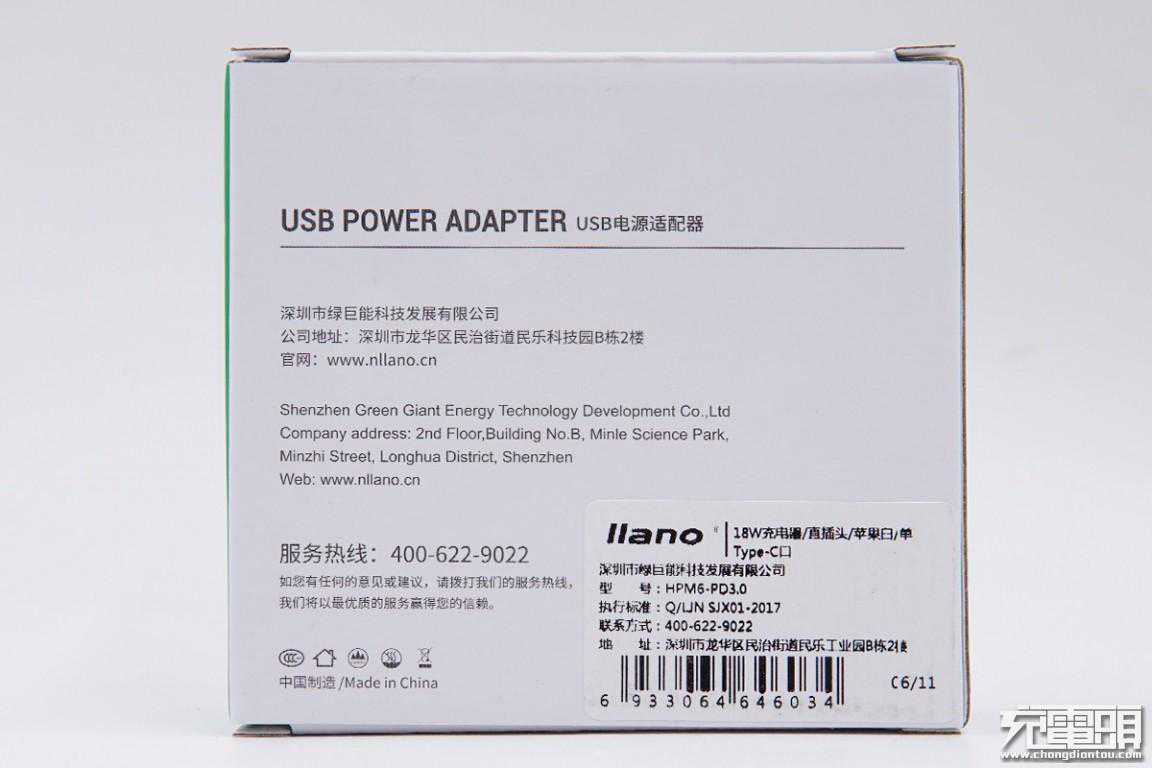

背面有产品的介绍：18W充电器/直插头/苹果白色/单USB-C接口。

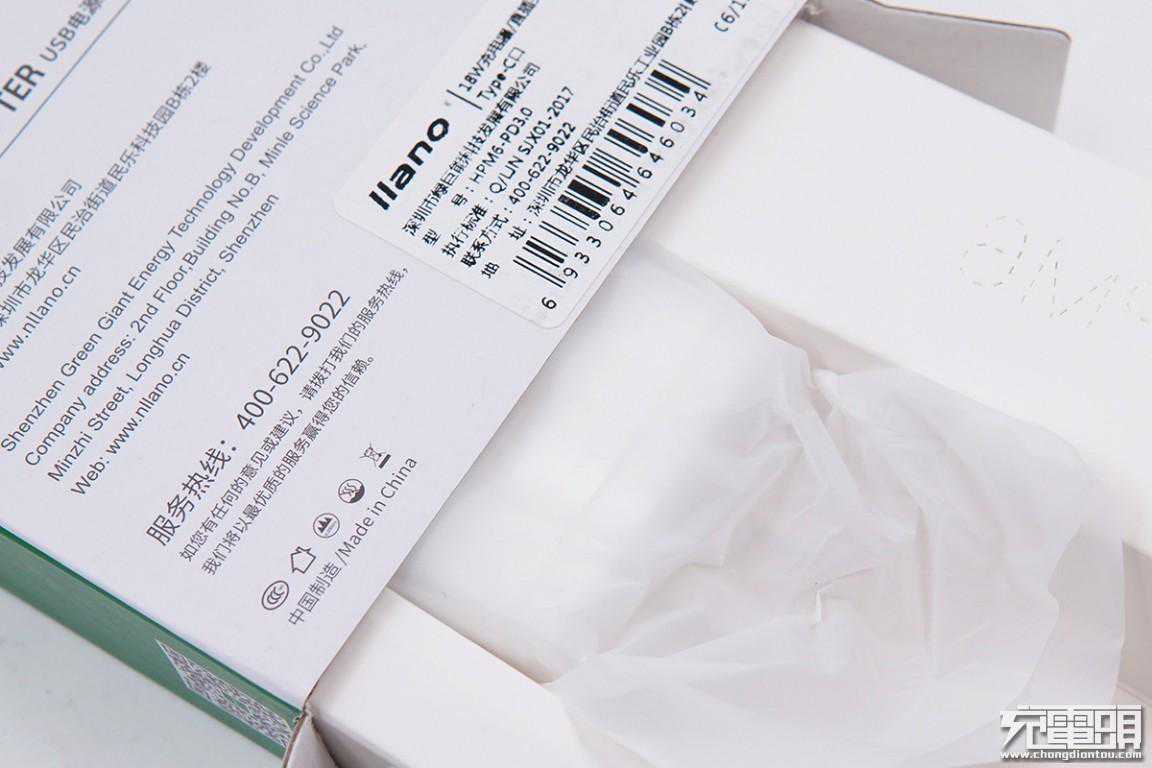

打开包装盒，内部使用纸质支架保护充电器本体，并有静电防尘袋包裹。

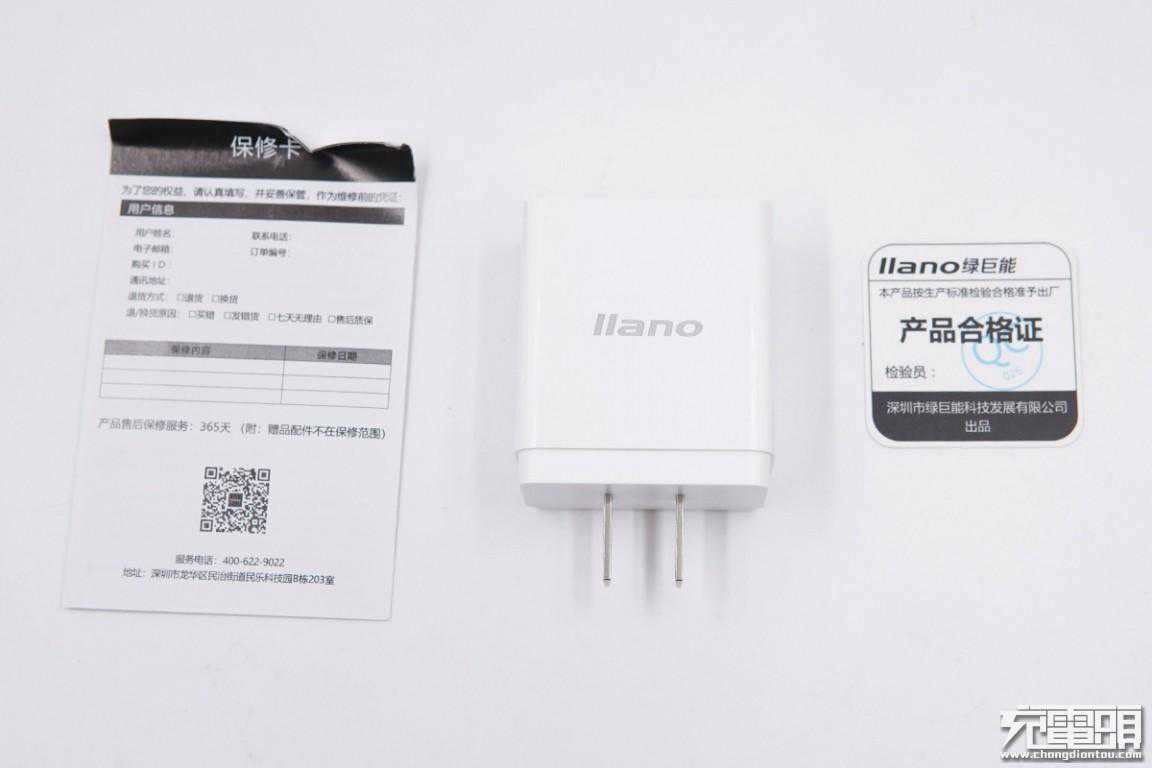

除了充电器器之外，包装盒内还有保修卡和产品合格证。

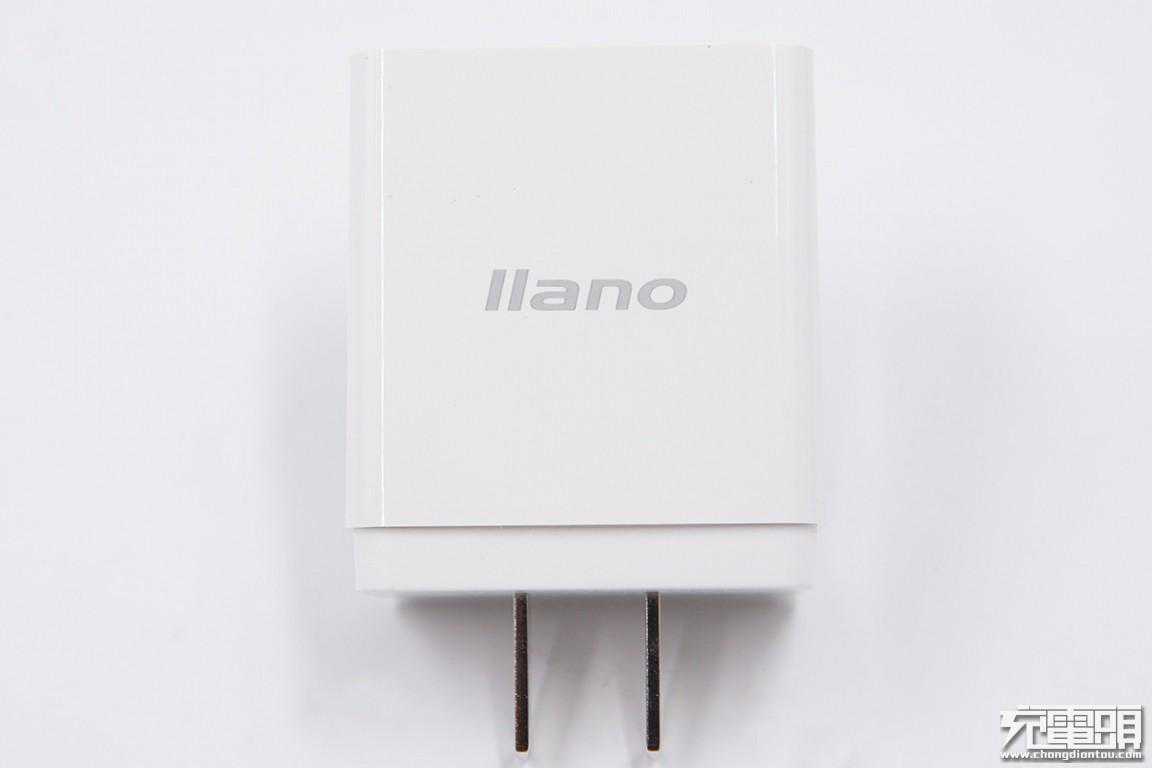

绿巨能18WPD充电器使用塑料材质，钢琴烤漆处理外壳，整体较光滑，机身的正面印有llano的文字logo。
充电器单USB-C接口设计，接口位于中心处。输出面磨砂处理，表面向下凹陷。

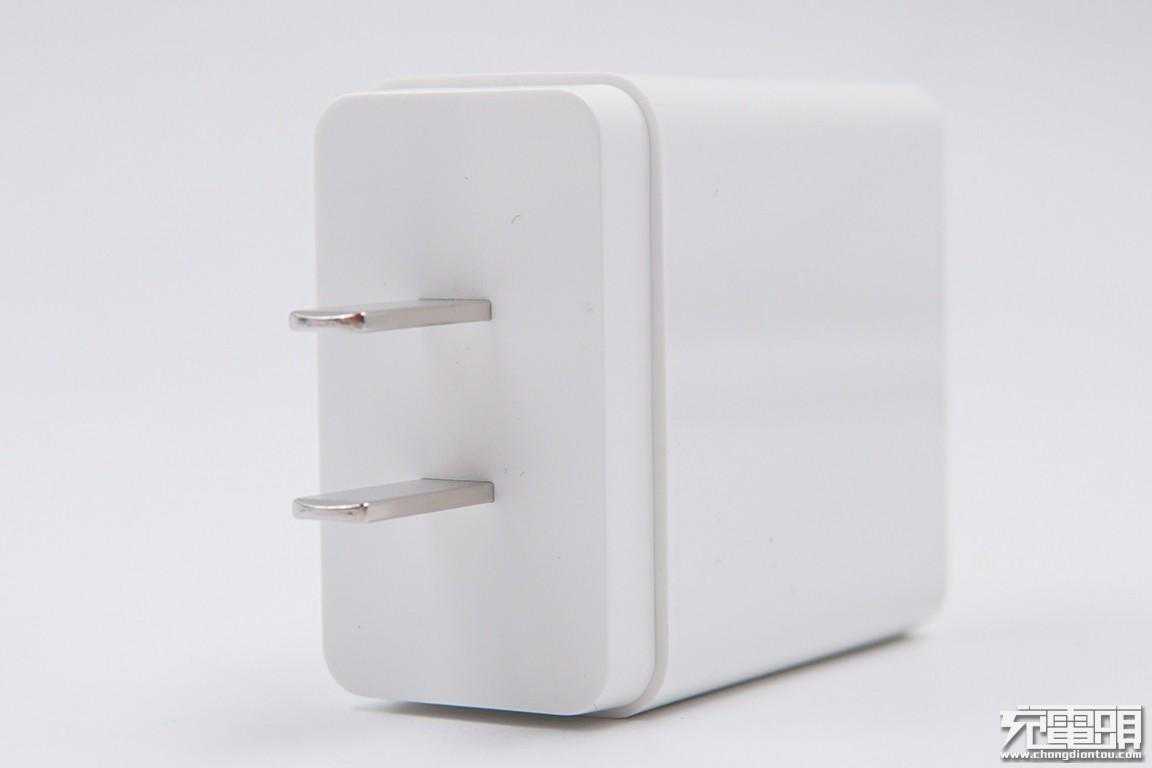

采用国标不可折叠插脚设计。

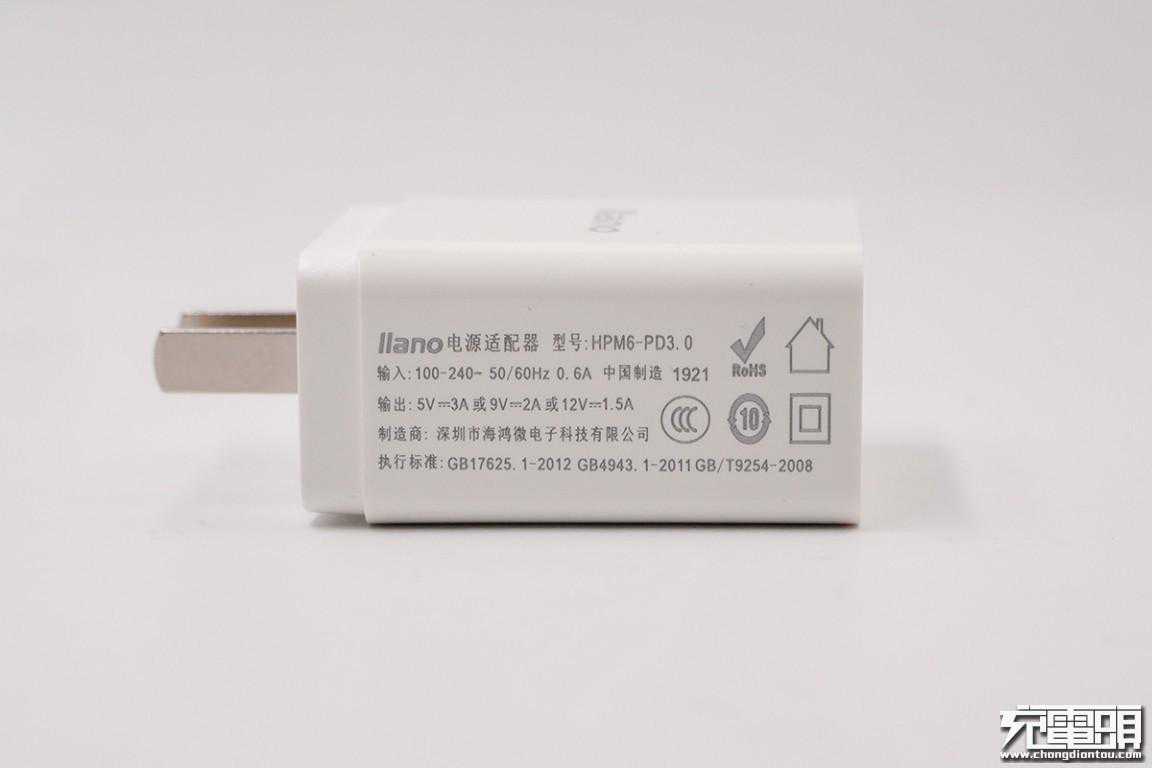

充电器机身上的丝印，llano电源适配器，型号：；输入：100-240V~50/60；输出：5V/3A，9V/2A，12V/1.5A；制造商：深圳市海鸿微电子科技有限公司。
厚度与一元硬币的直径相当。

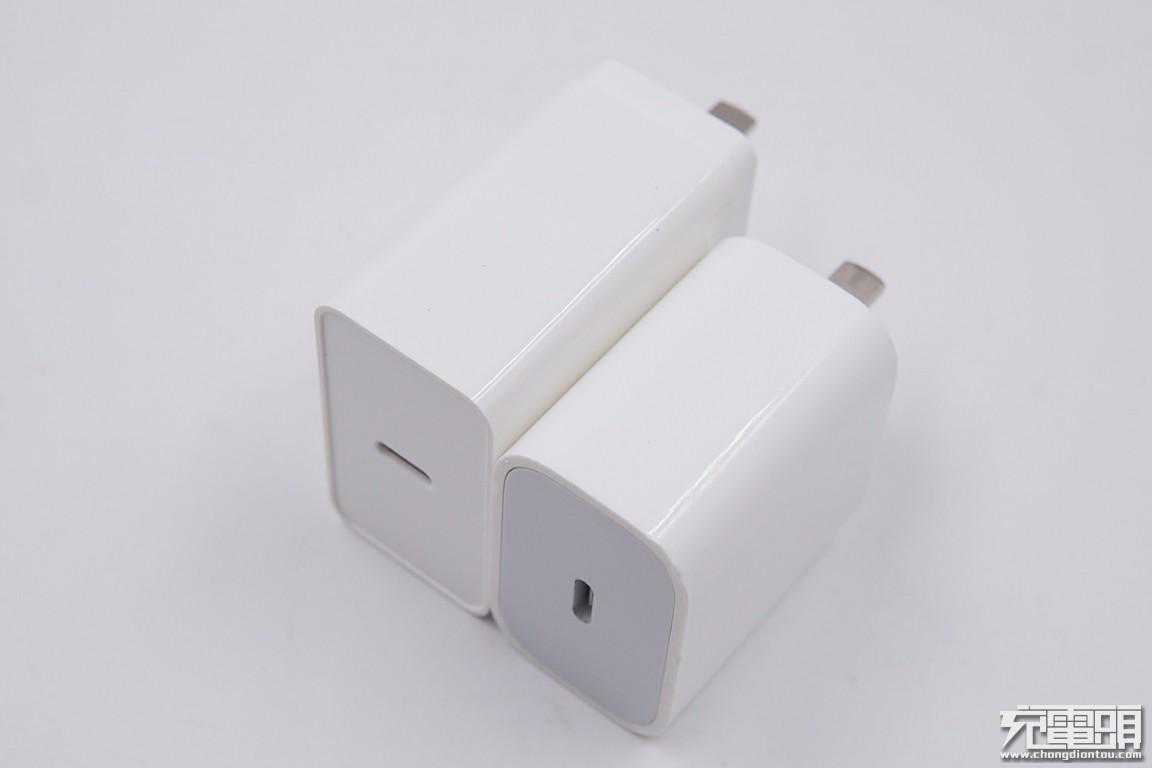

体积比苹果18WUSBPD充电器略大。

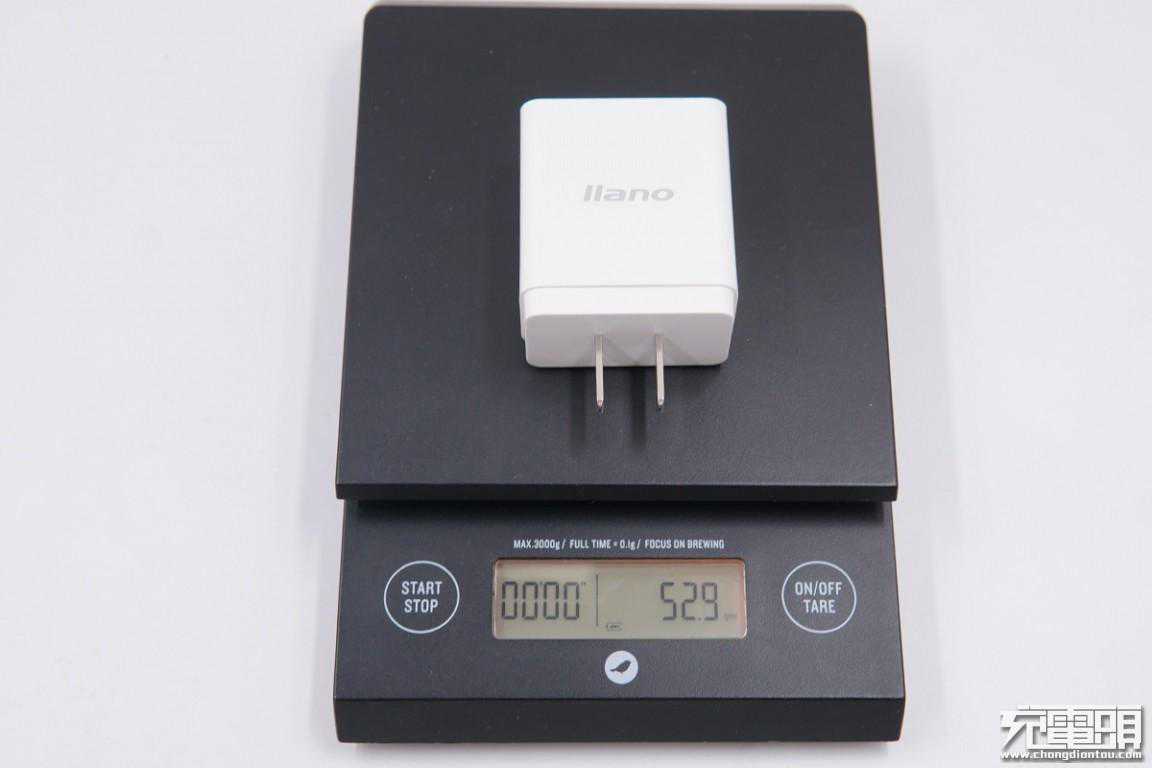

净重约53g。

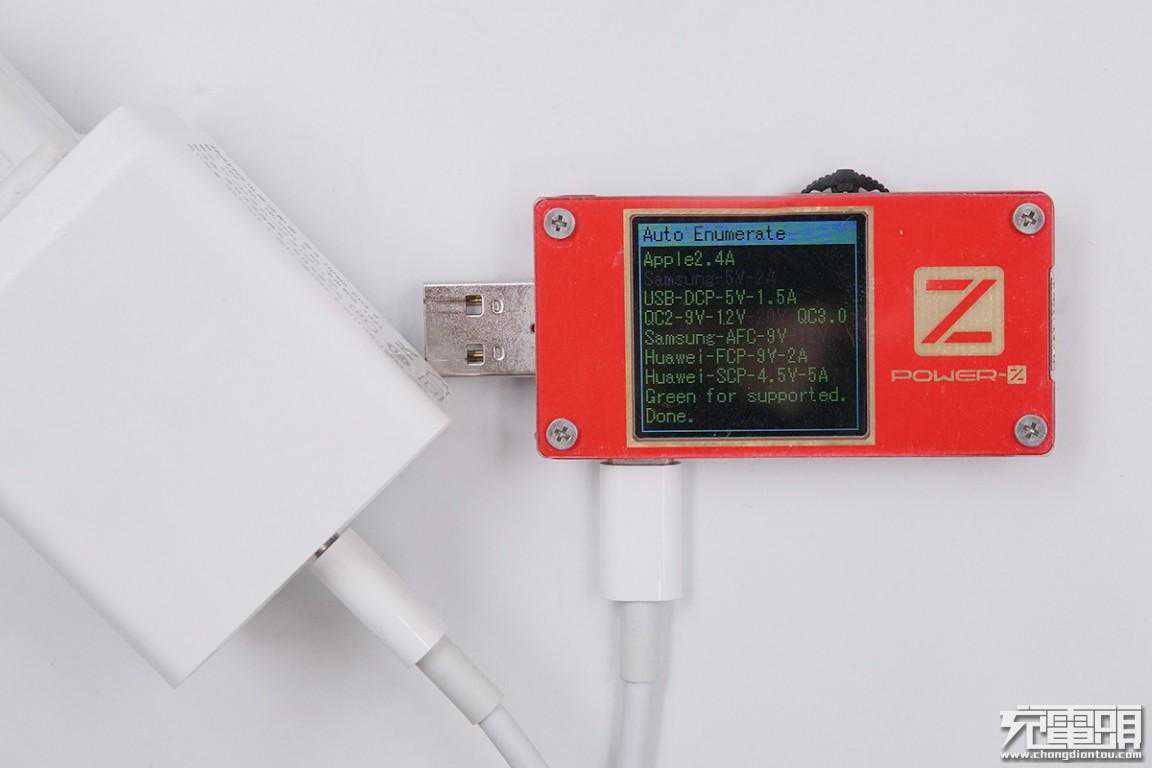

使用ChargerLABPOWER-ZKT001检测充电器的输出协议，显示支持、USBDCP、、、AFC、FCP、SCP等快充协议。
继续测试USB-C接口的PDO报文，显示支持5V/3A、9V/2A、12V/1.5A三个固定电压档位，最大输出功率为18W，与标称参数一致。
二、绿巨能18WUSBPD充电器拆解
从AC输出端打开充电器的外壳，可见部分PCBA。

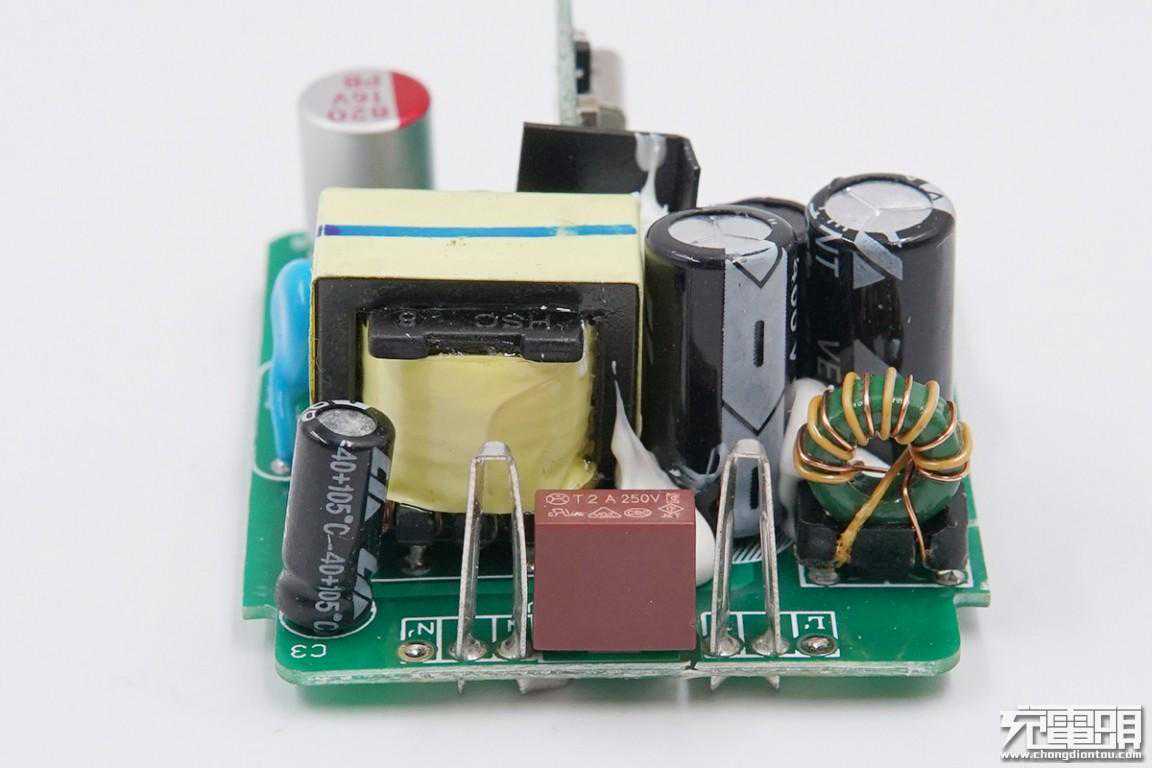

PCBA输入端采用两块金属弹片取电，中间是一颗延时保险丝。左侧设有一颗PWM主控芯片供电电容，右侧是输入滤波电感和滤波电容。

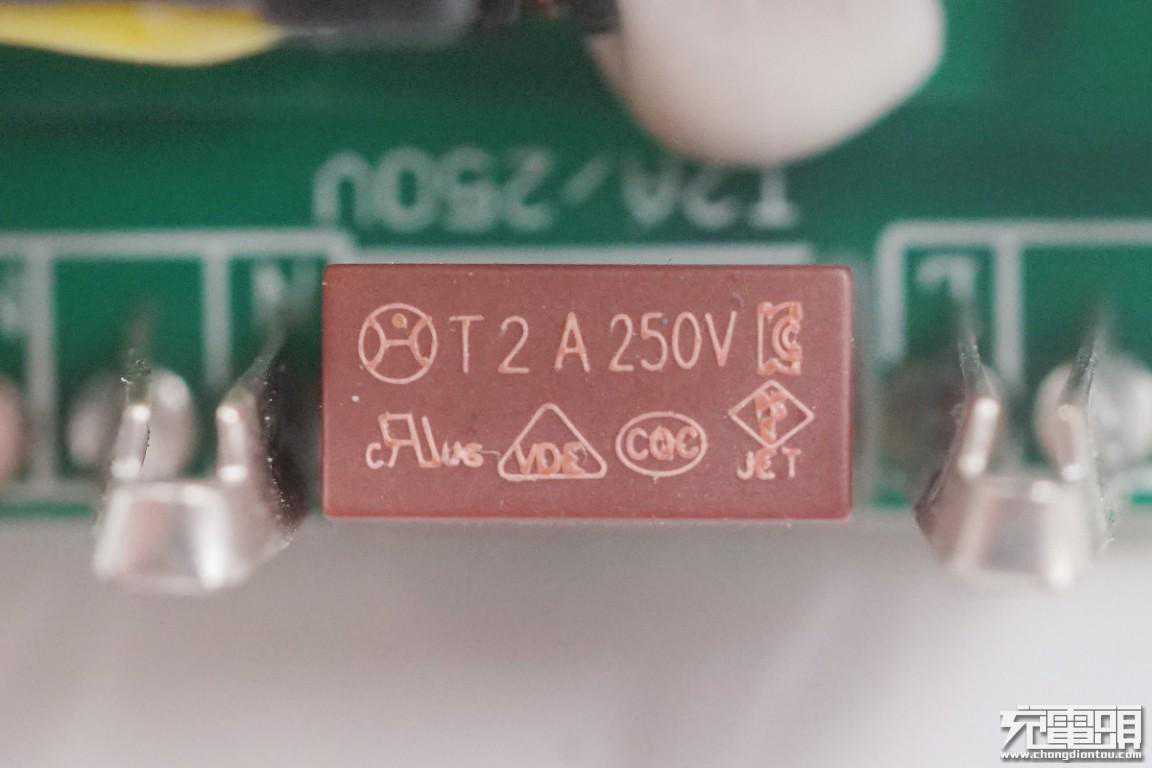

延时保险丝规格为2A250V。

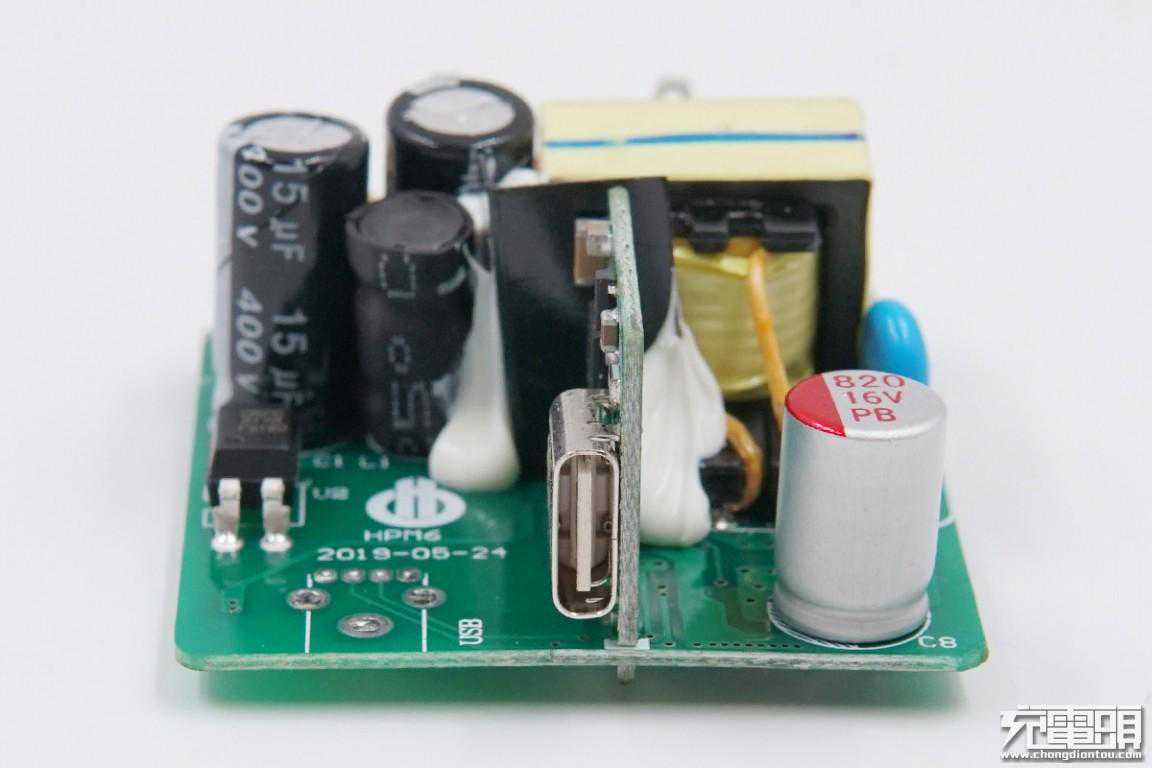

输出端USB-C接口采用小块PCB板垂直焊接在主控PCB板上，右侧配有一个输出滤波电解电容。在USB-C接口左侧预留了USB-A接口的焊盘，也就是说这套PCBA支持升级为1A1C输出。

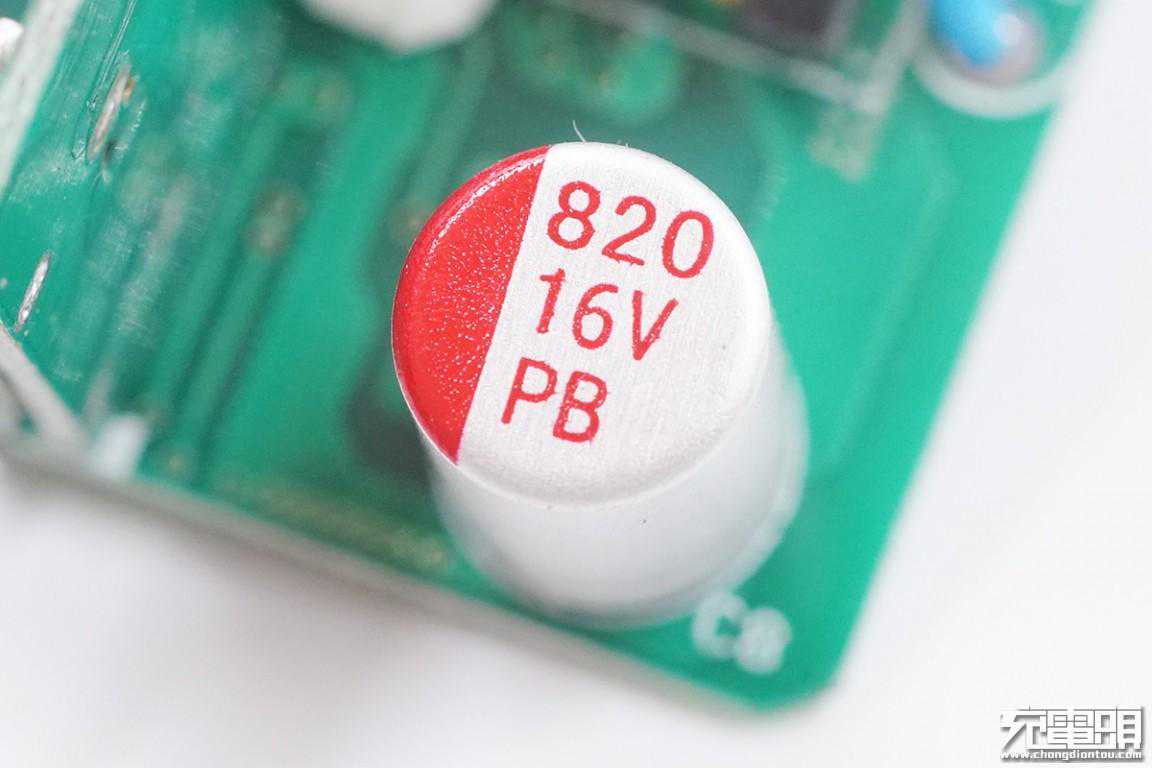

输出滤波电容规格为16V820μF。

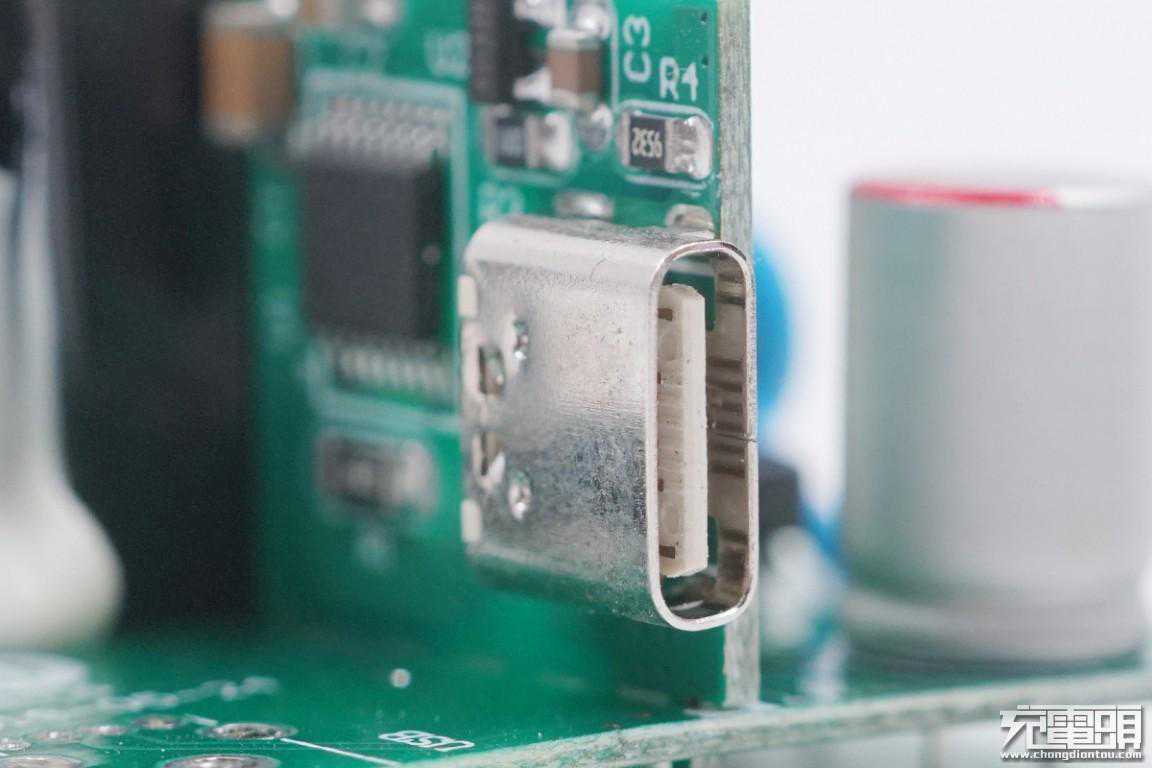

USB-C接口特写。

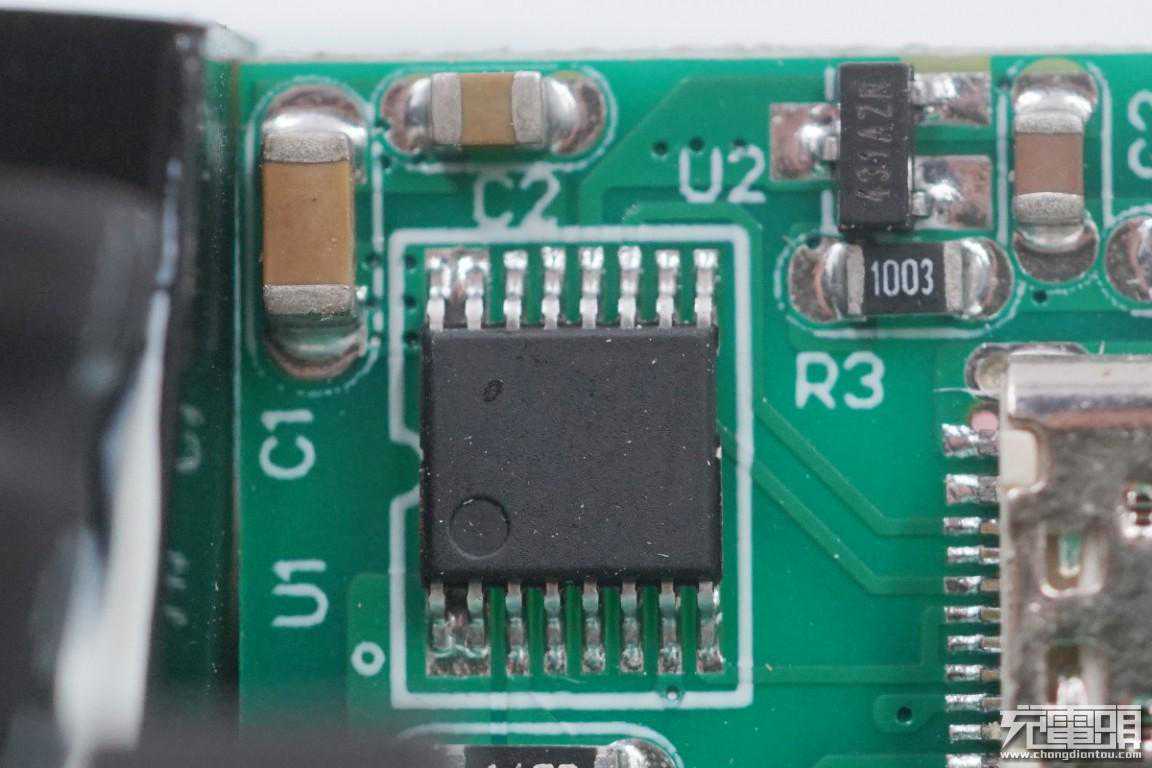

USBPD协议芯片，无丝印信息。
从侧面可以看到PWM供电电容的规格为50V10μF，此外还有一颗蓝色Y电容，用于输出抗干扰。

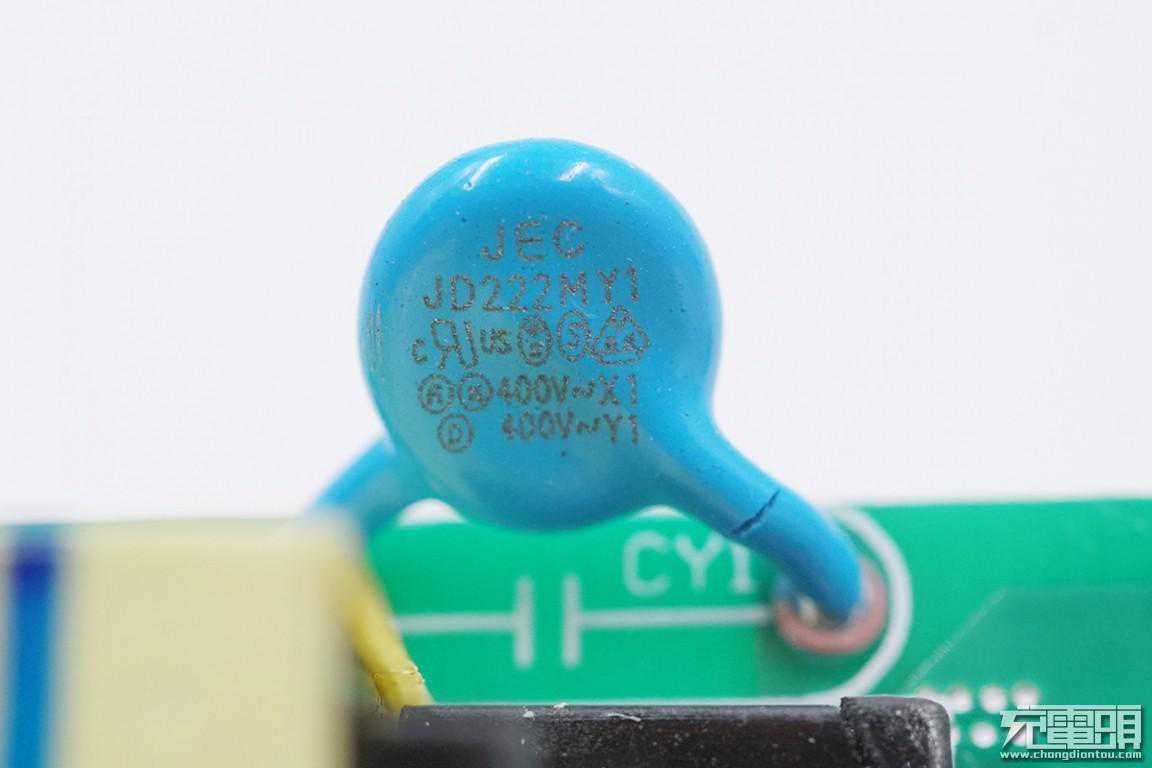

Y电容特写。
输入端设置了两颗铝电解电容滤波，旁边是一颗热缩管包裹的工字电感和一颗光耦，电容之间采用注胶固定处理。

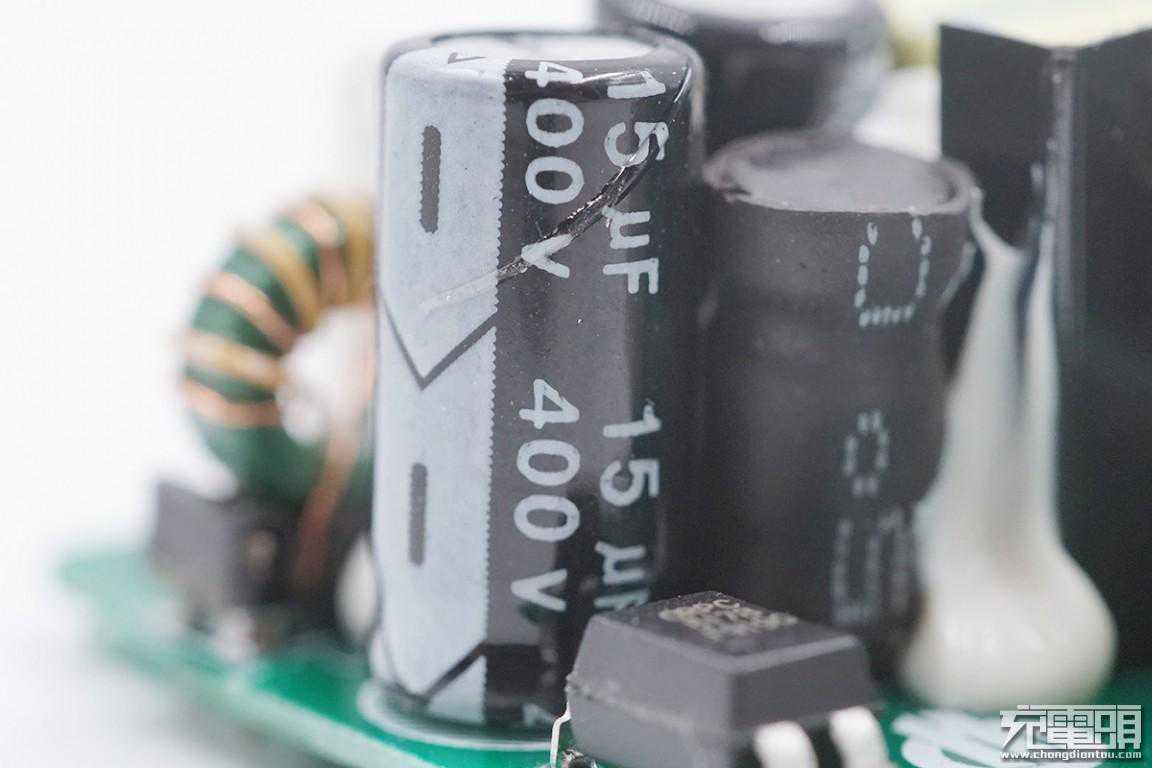

两颗400V15μF的滤波电容并联。

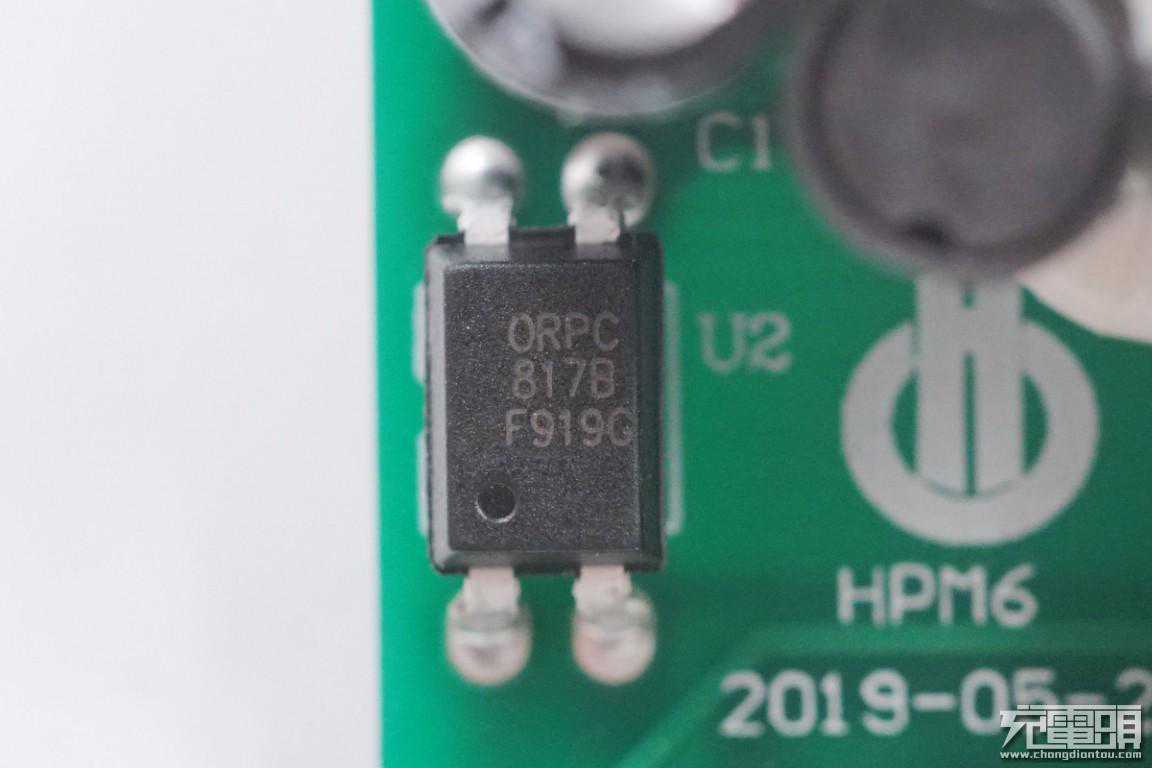

横跨在初级和次级之间的光电耦合器。

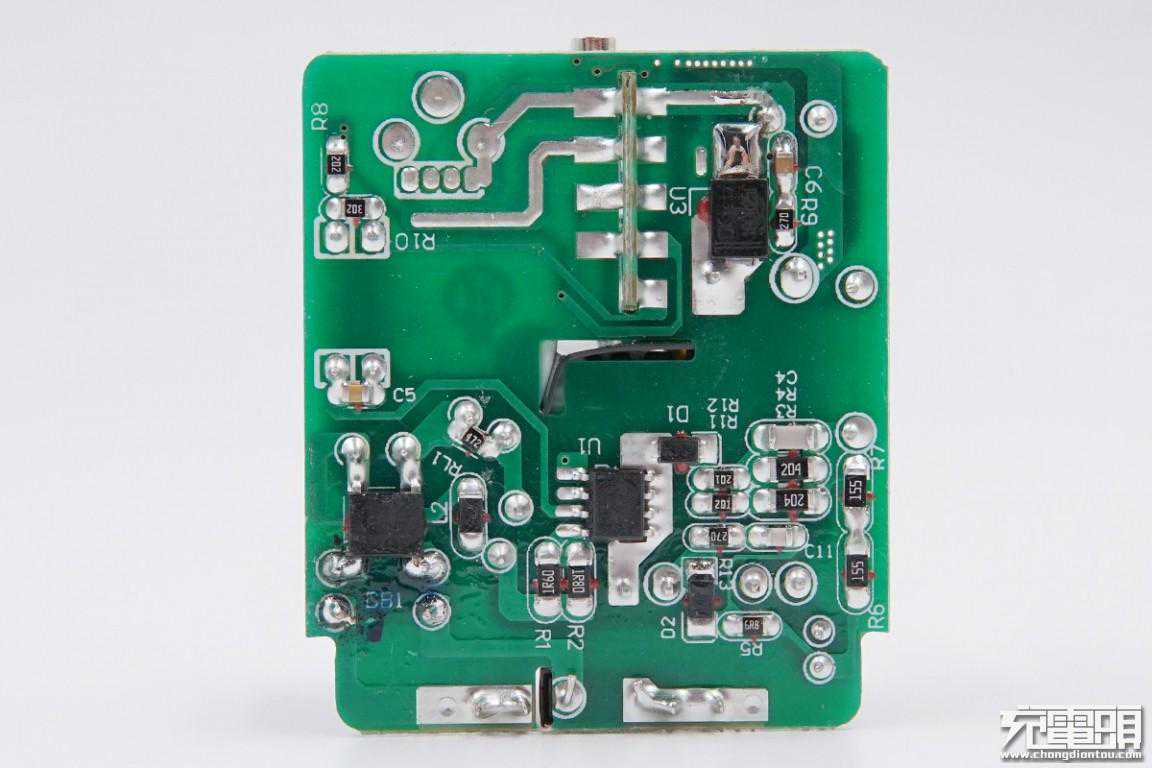

PCB板背面一览，初级和次级之间有明显的区分，安全距离足够。

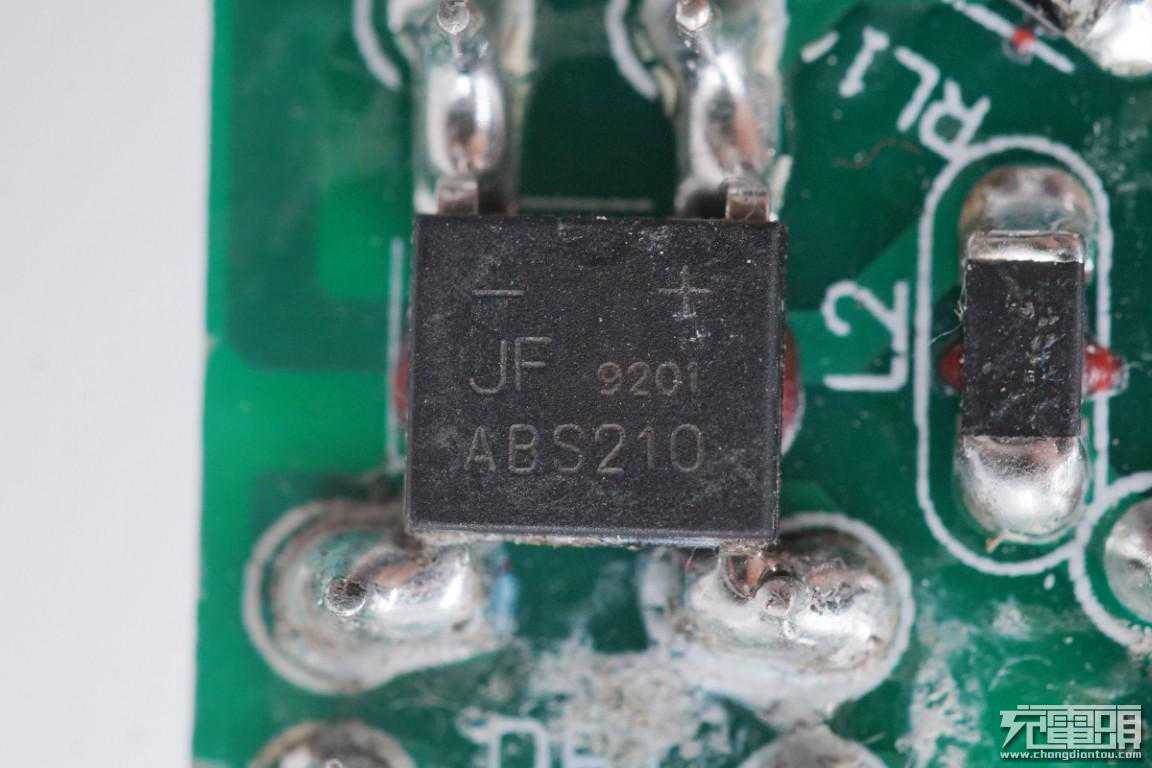

输入端ABS210整流桥。

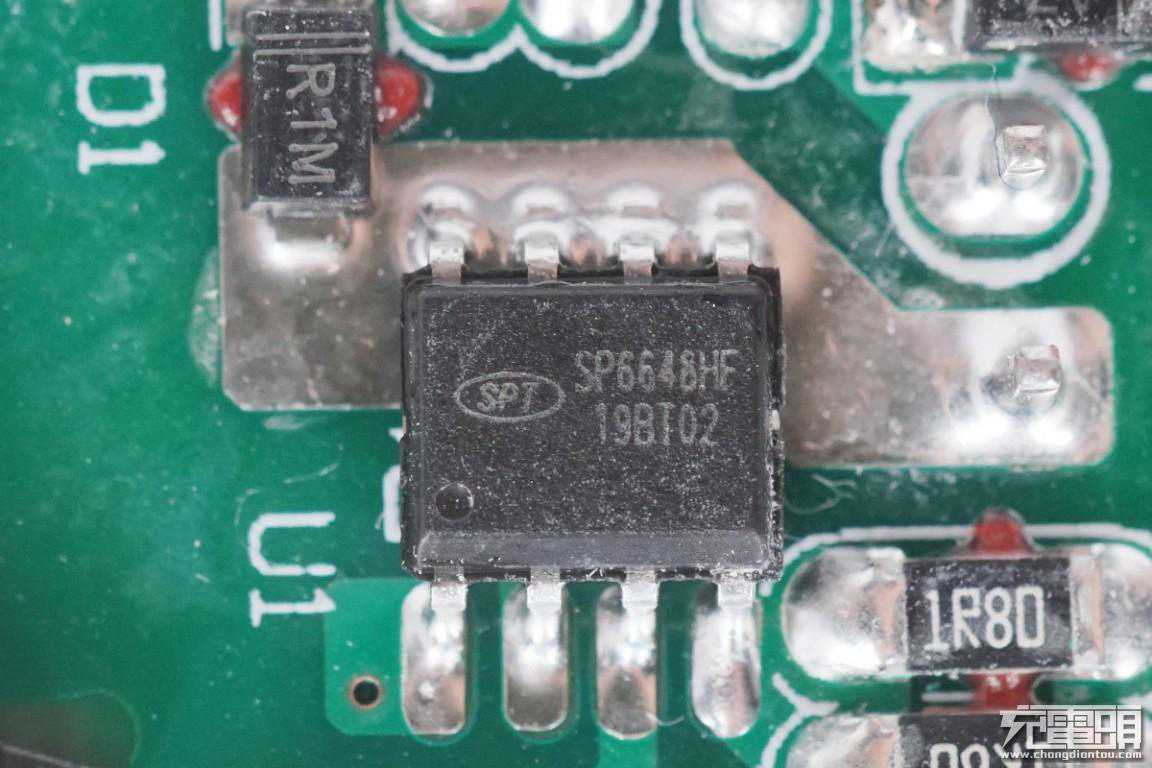

PWM主控芯片采用无锡硅动力SP6648HF，这是一颗电流模式PWM控制芯片，其内置650V高压功率MOSFET，应用于功率在18W以内的方案。SP6648HF在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由IC内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。
硅动力SP6648HF规格资料。
次级侧采用东科半导体100R25C同步整流芯片，其内置25mΩ100V耐压同步整流管。

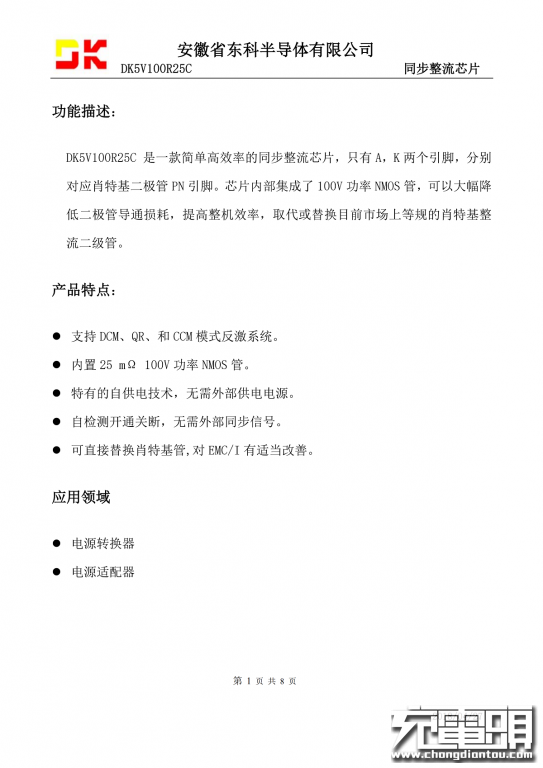

东科DK5V100R25C是一款简单高效率的同步整流芯片，只有A、K两个引脚，分别对应肖特基二极管PN引脚。芯片内部集成了100V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二级管。
充电头网了解到，采用东科DK5V100R25C的产品还有Benks邦克仕18WUSBPD充电器、倍思双USB-A口多协议快充充电器、倍思30WQC4+双口充电器、倍思18WQC4+双口充电器、高仿苹果18WUSBPD充电器等。

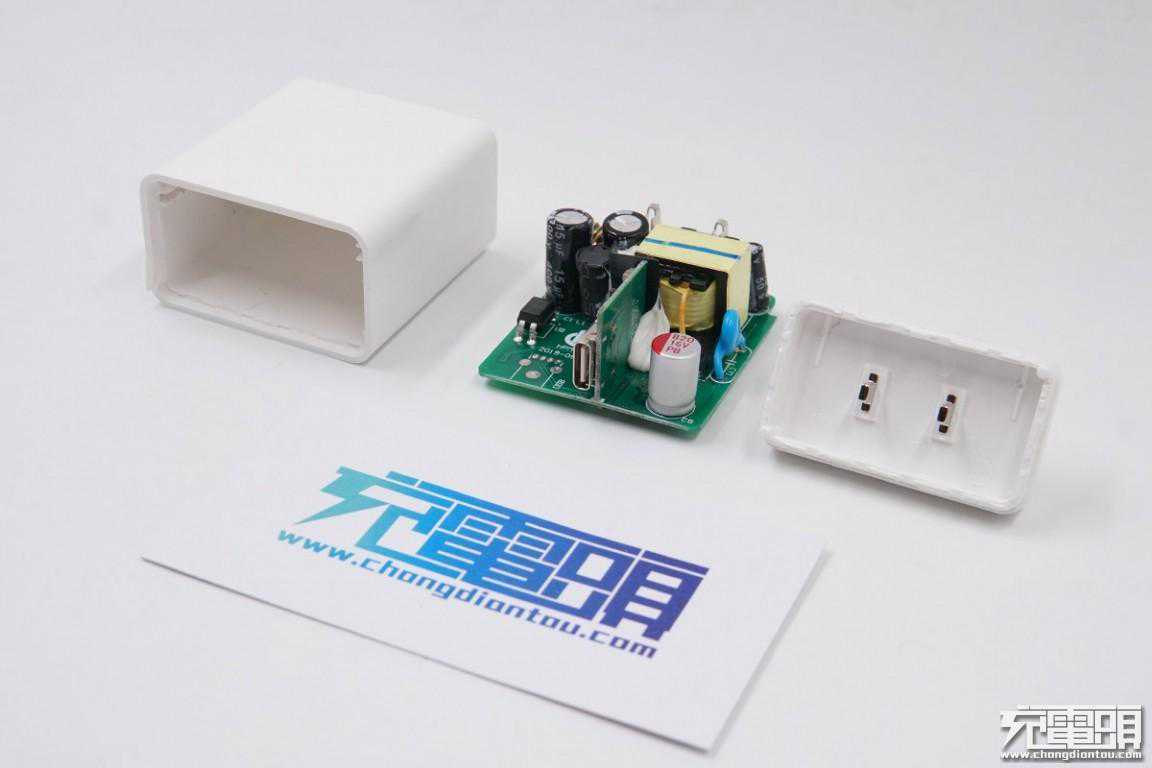

充电器全部拆解完毕。
充电头网拆解总结
绿巨能这款18WUSBPD快充充电器可支持USBPD、、、AFC、FCP、SCP、等多种充电协议，不仅可支持主流的PD手机快充，还能兼顾常规快充协议的机型，实用性好。
充电头网拆解发现，这款充电器的初级部分采用了无锡硅动力的电源主控芯片，内置MOS，产品集成度高。次级部分采用了东科半导体的新型同步整流芯片，同样是高集成设计。此外，充电器内部PCBA支持从单C口升级为1A1C输出，所以充电器的体积较常规的18W充电器稍大。
