JBL是哈曼卡顿旗下的一个音频品牌，拥有从原材料开发、喇叭单元的设计和生产、音箱的设计和生产的全产业链优势。JBL的音频产品涵盖专业领域和民用级别，面向真无线耳机市场也推出了TUNE系列，此前我爱音频网曾经拆解过JBLT280真无线入耳式耳机、JBLTUNE120真无线耳机和JBLFree真无线TWS耳机。
今天我们要拆解的是JBLTUNE225真无线蓝牙耳机，这款产品采用了该系列比较少见的柄式半入耳设计，内置12mm动圈单元，支持JBL纯正低频音效；耳机采用蓝牙5.0芯片，双路传输，支持AAC/SBC音频编码，支持通话降噪；充电盒采用Type-C接口，可为耳机提供额外20小时续航；耳机采用实体按键控制，支持15分钟快充使用1小时，单次续航约5小时。
下面一起来看详细的拆解报告吧~
一、JBLTUNE225真无线蓝牙耳机开箱


包装盒延续JBL的品牌风格，左上角是品牌Logo，右侧长条状的是产品名称和特色功能：TUNE225TWS，真无线、舒适佩戴、免提立体声通话，耳机+充电盒总续航达25小时。主要区域用来展示耳机的渲染图，左下角是蓝牙认证标识。



包装盒一侧的宣传图和标语。

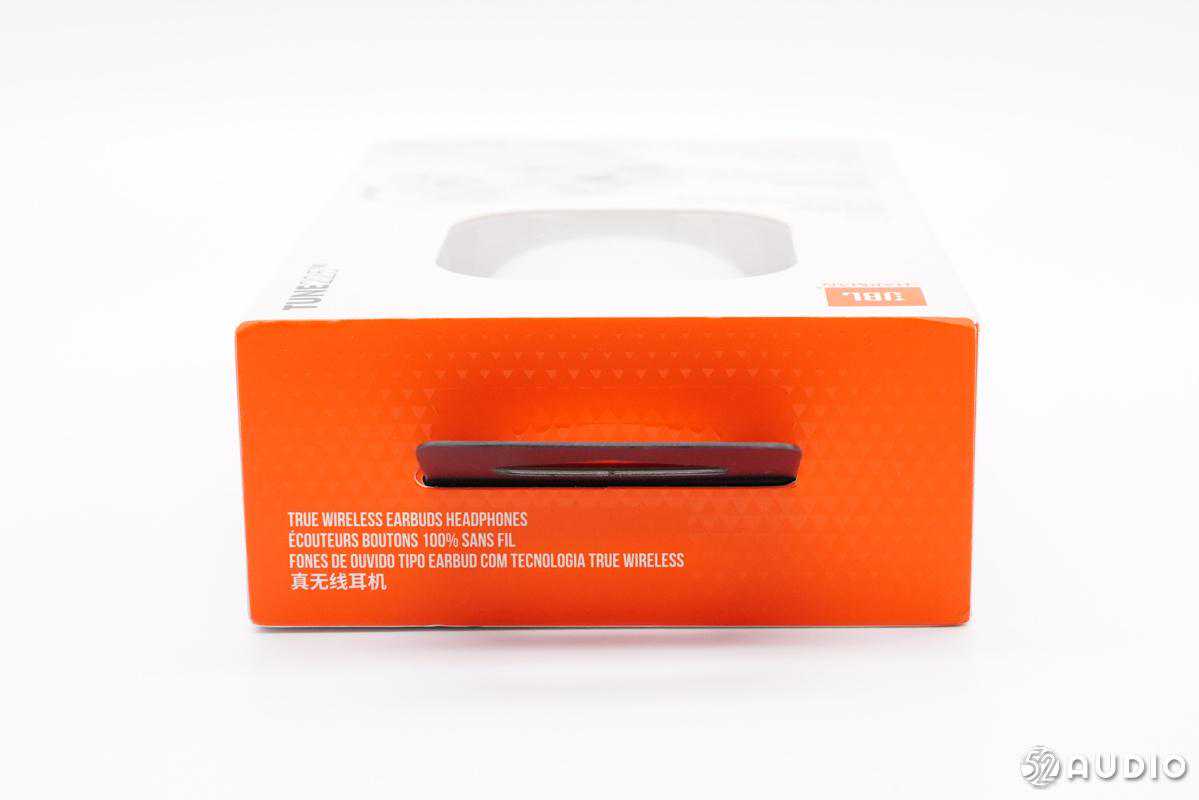

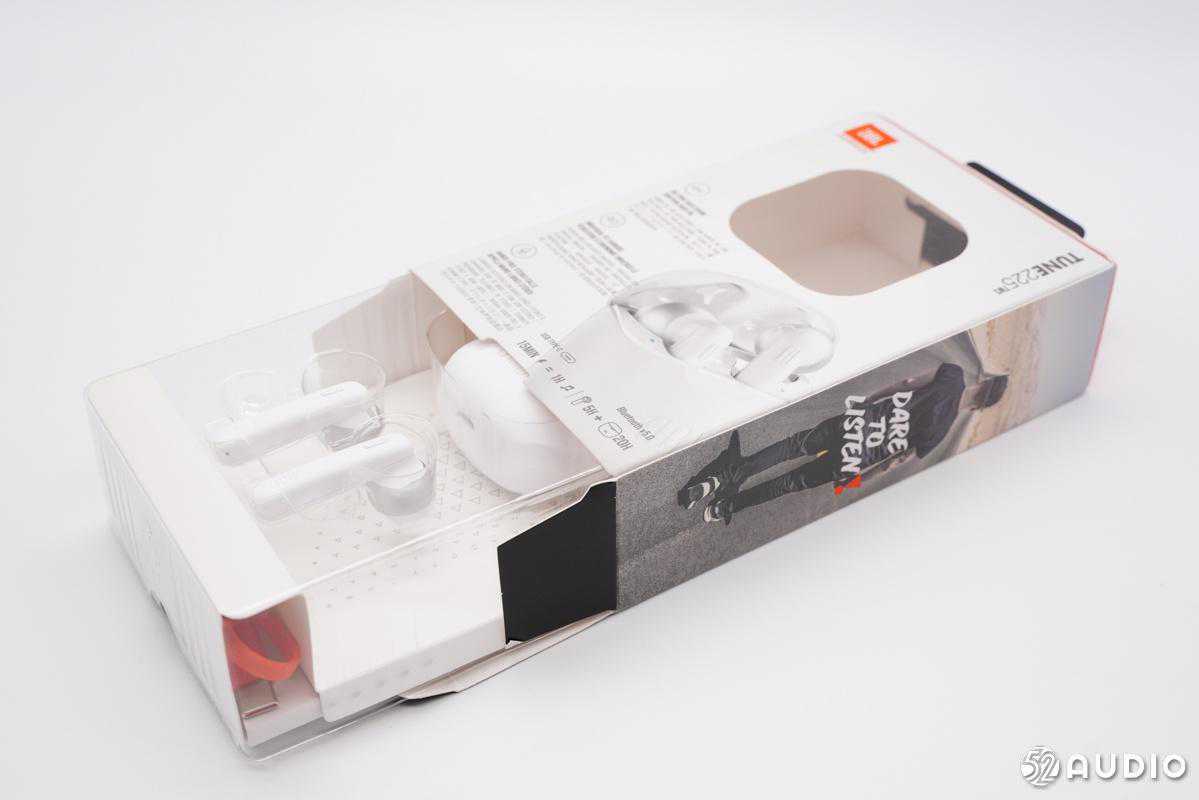

包装盒背面，有一个透明窗口展示充电盒。


充电盒壳体上有JBL的品牌Logo。

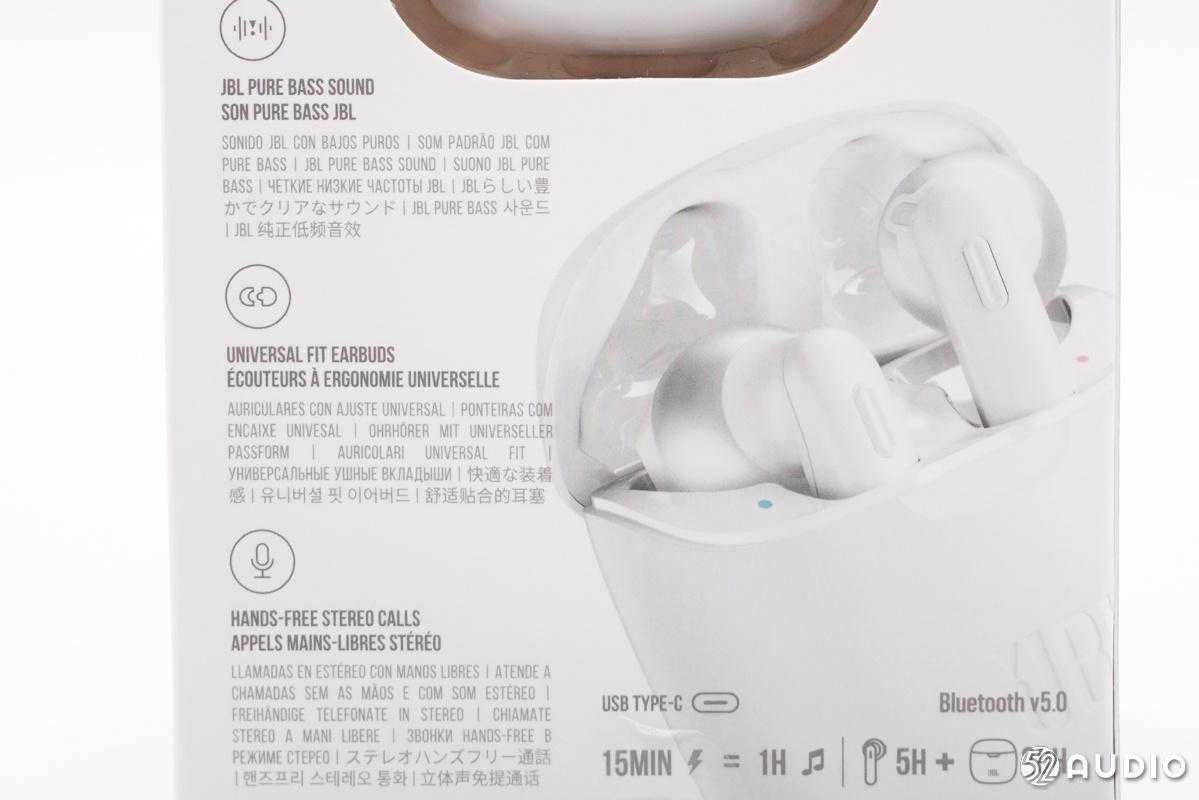

耳机的特色功能介绍，支持JBL纯正低频音效、舒适佩戴、立体声免提通话。右侧是充电盒内侧的展示图，充电盒采用USBType-C接口，耳机支持蓝牙5.0、支持15分钟快充，耳机加充电盒总续航25小时。


包装盒另一侧介绍了耳机的按键功能。


耳机单耳使用和双耳共同使用，按一下/按两下/长按对应不同操作。下面图例分别代表耳机的频响范围是20Hz-20kHz、12mm扬声器单元、USBType-C接口，以及配件信息等。

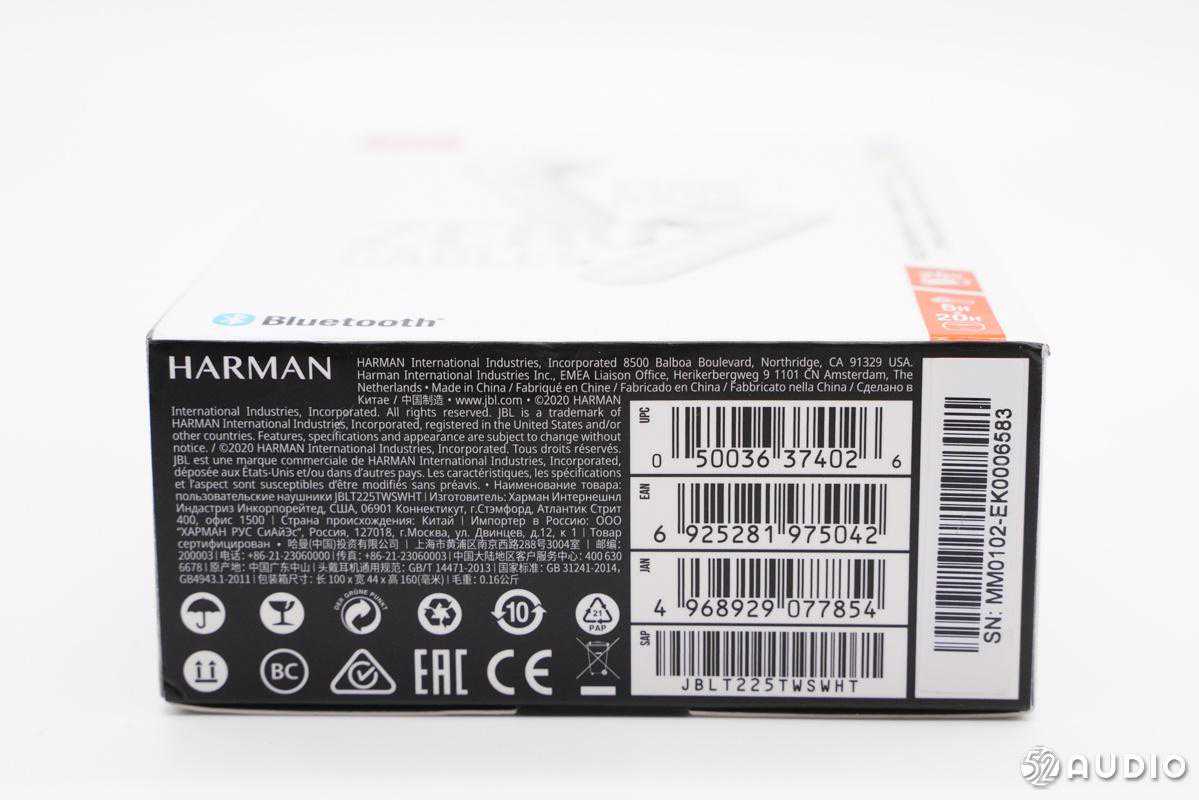

包装盒底部是各种各样的产品认证信息和条码信息。


打开耳机包装盒，耳机和充电盒分开放置。


包装盒内物品，JBLTUNE225耳机和充电盒、充电线、快速上手指南、说明书等。

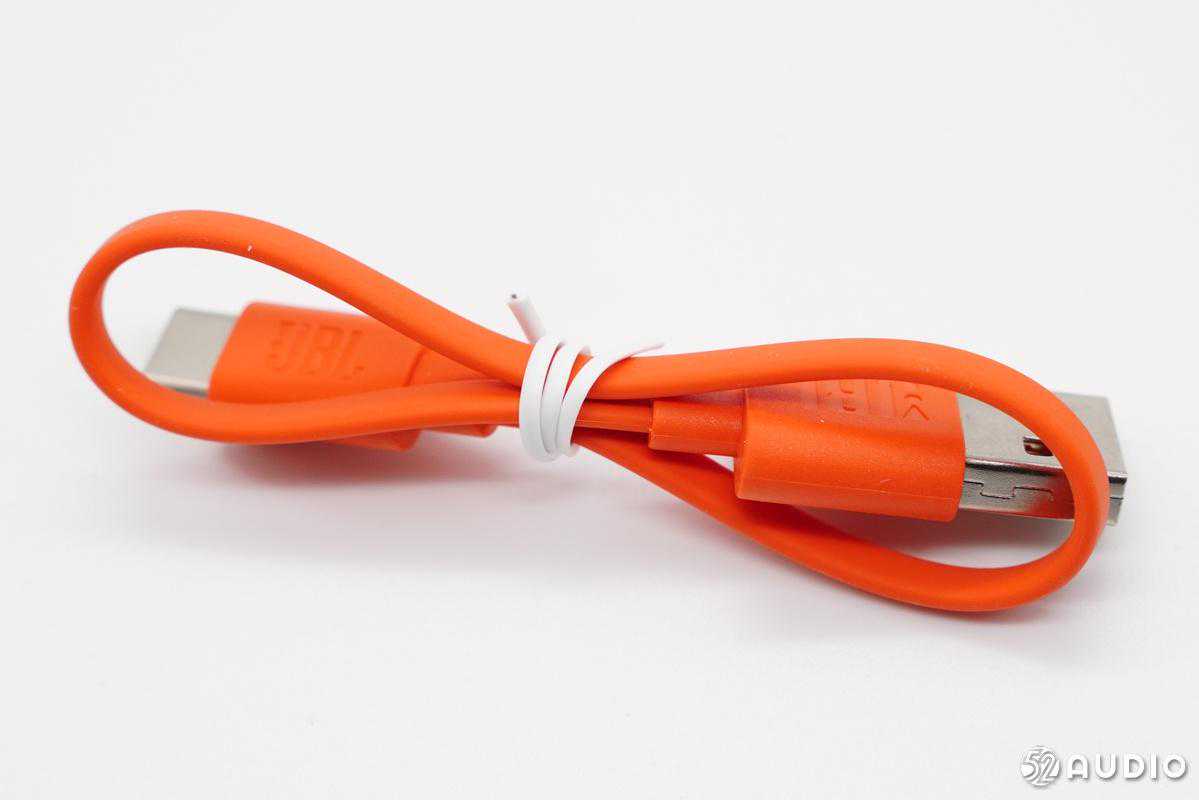

充电线缆为JBL标志性的橙色，USB-AtoUSBType-C接口。


充电盒采用了一个近似“梯形”的设计。


壳体外壳采用哑光漆，盒盖开合处有一个凹面，便于开启。

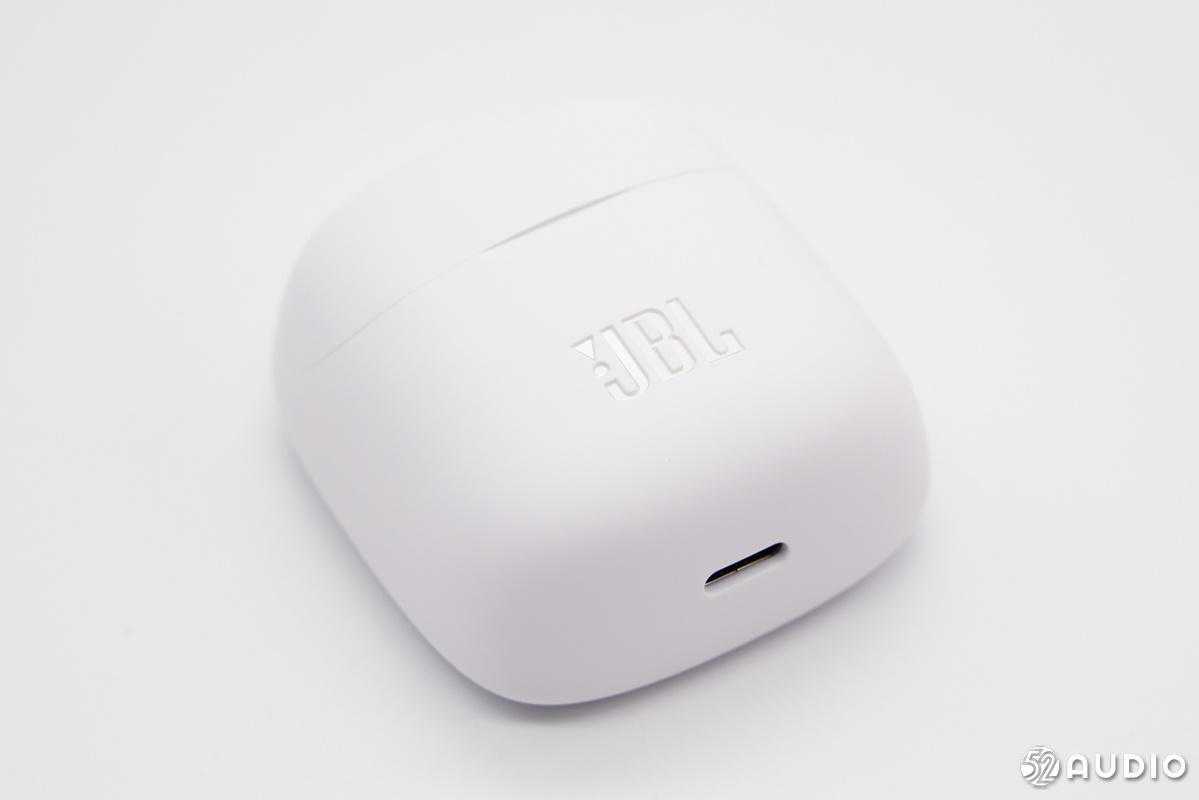

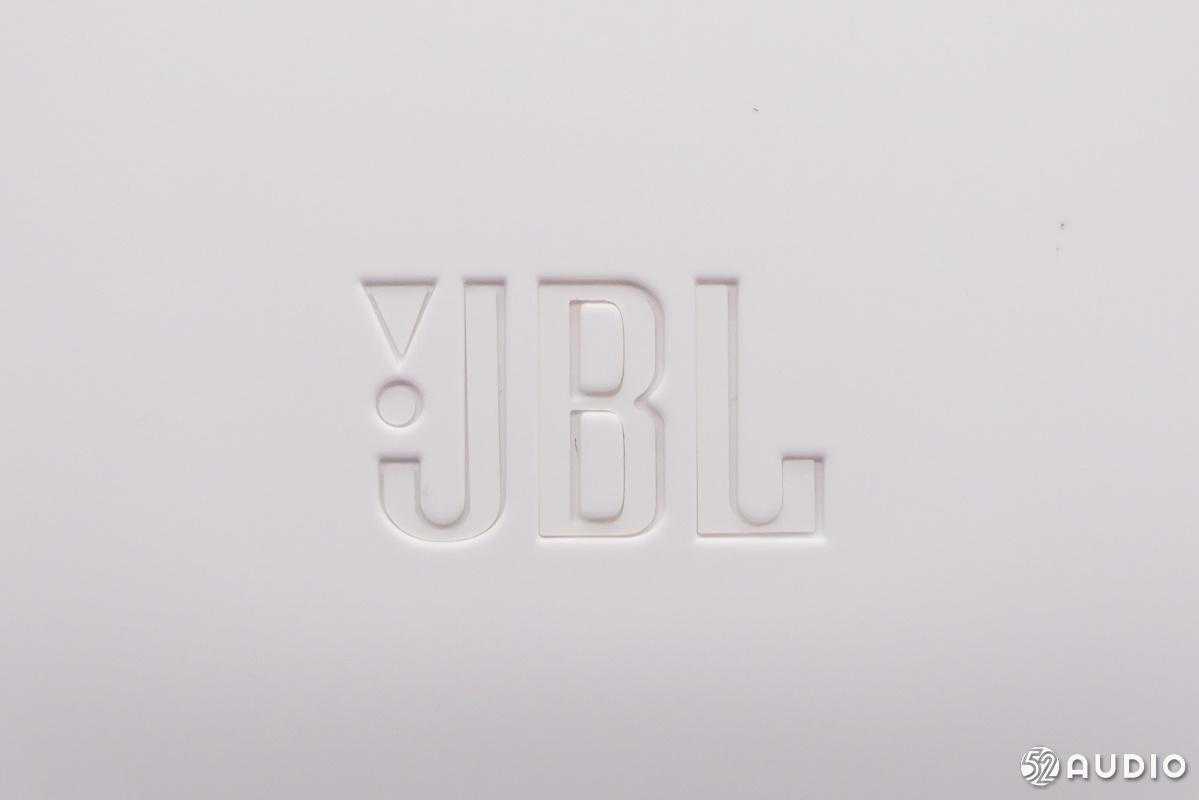

JBL品牌Logo为凹印设计，里面采用高光泽材料与壳体形成对比。


充电盒采用金属合页，下面是部分产品参数和各项认证标志。


产品型号TUNE225TWS，充电盒输入5V⎓1A，输出5V⎓40mA*2。

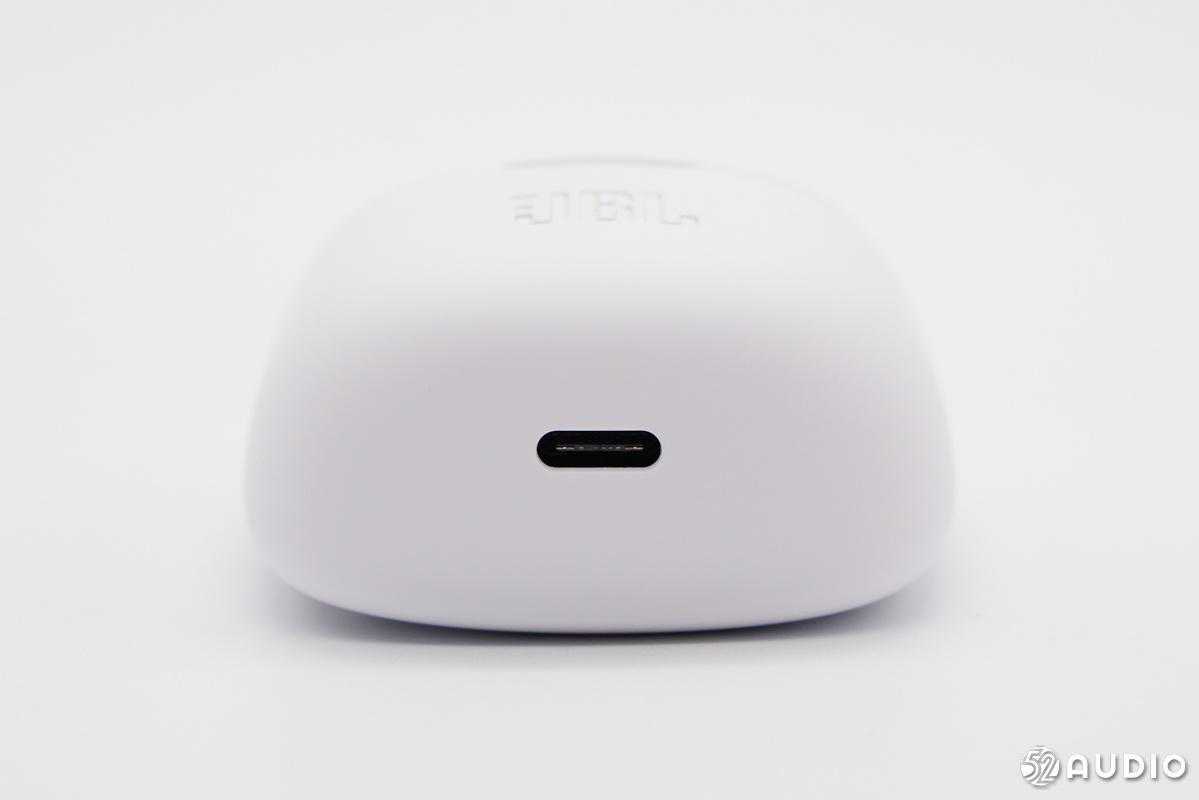

从底部看上去“梯形”设计最为明显。


我爱音频网采用ChargerLABPOWER-ZKT002便携式电源测试仪对JBLTUNE225真无线蓝牙耳机进行有线充电测试，充电功率约为1.6W。

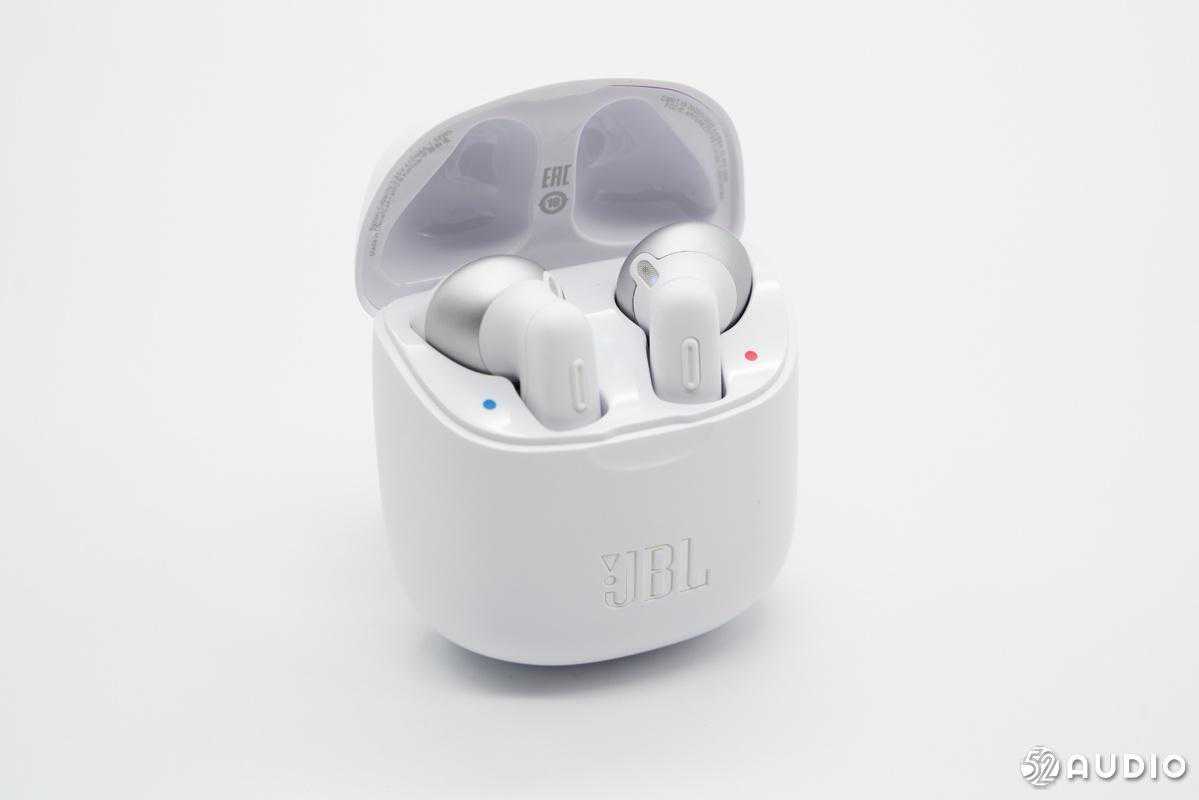

耳机竖置在充电盒内，银白配色，第一眼看上去比较有设计感。

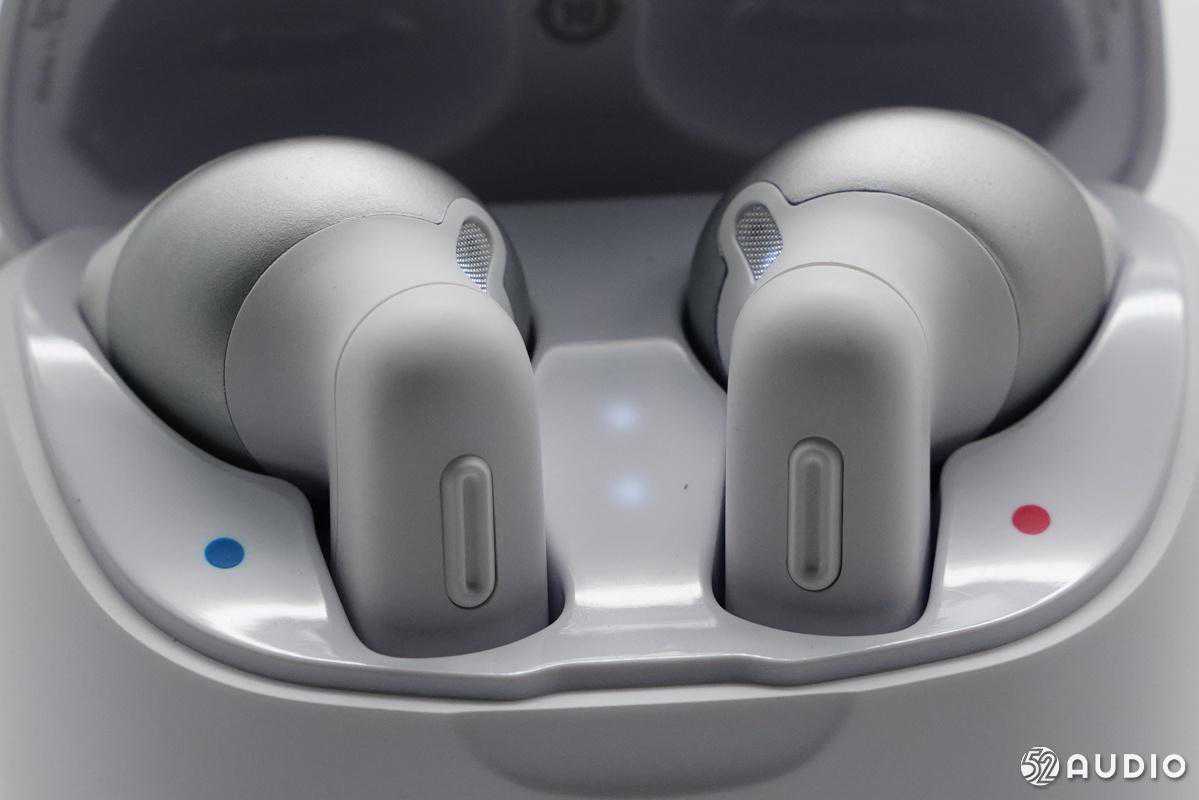

充电座舱中间位置有三个电量指示灯，两侧用红蓝两个点区分左右耳。

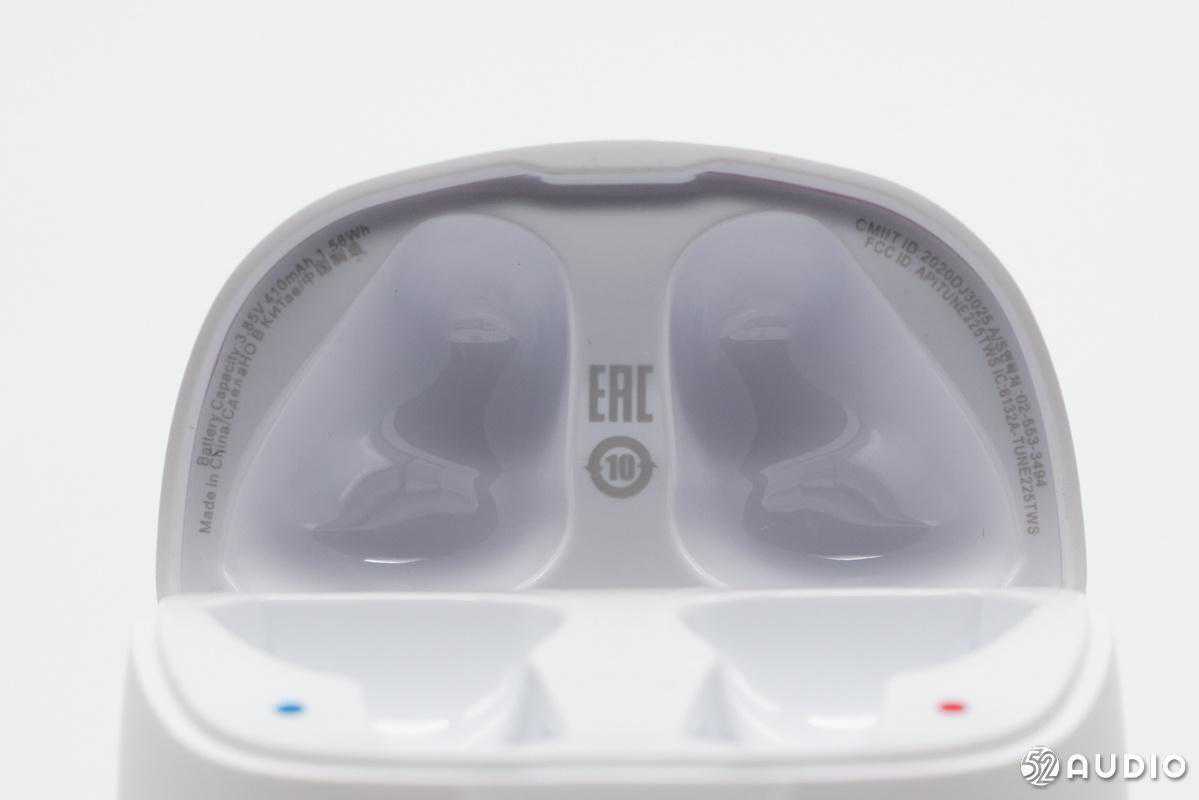

盒盖内侧展示，中间是俄语区的EAC认证。

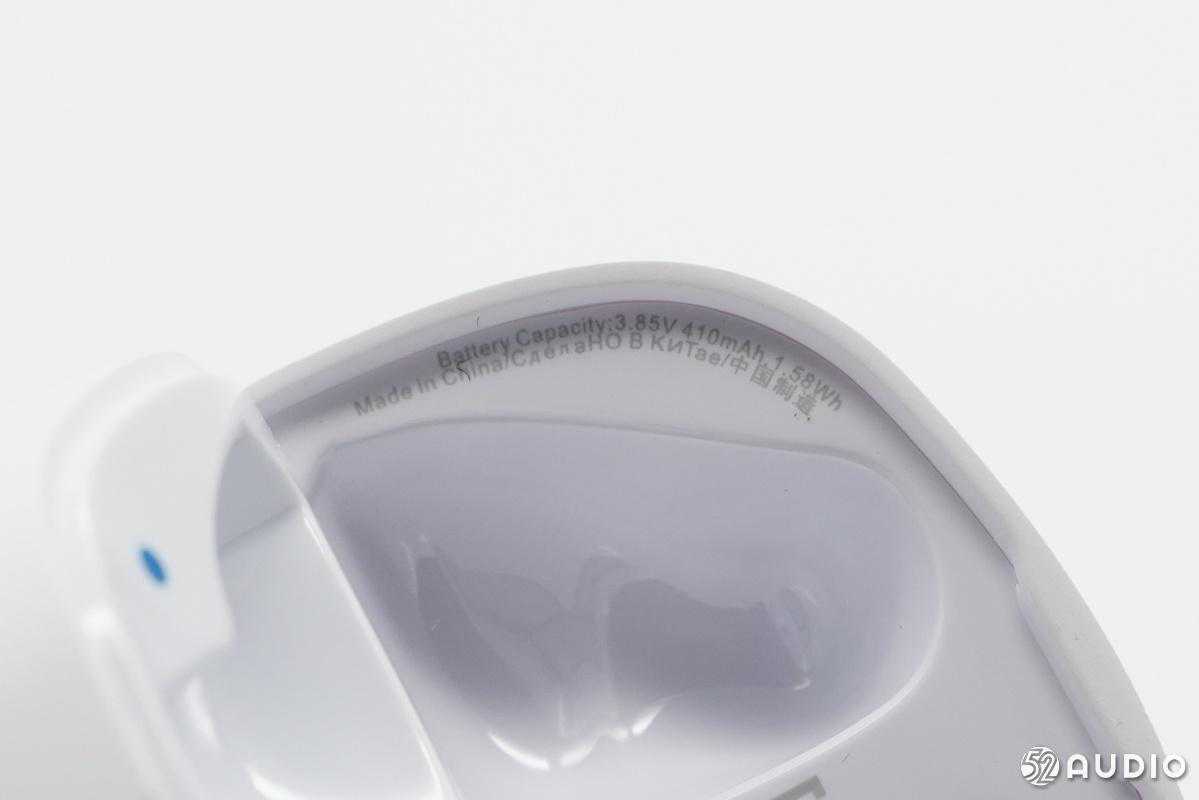

充电盒电池容量，410mAh/1.58Wh，额定电压3.85V。


这一侧为无线电发射设备型号核准代码和美国的FCC认证，印刷在壳体内部不影响整体美感。

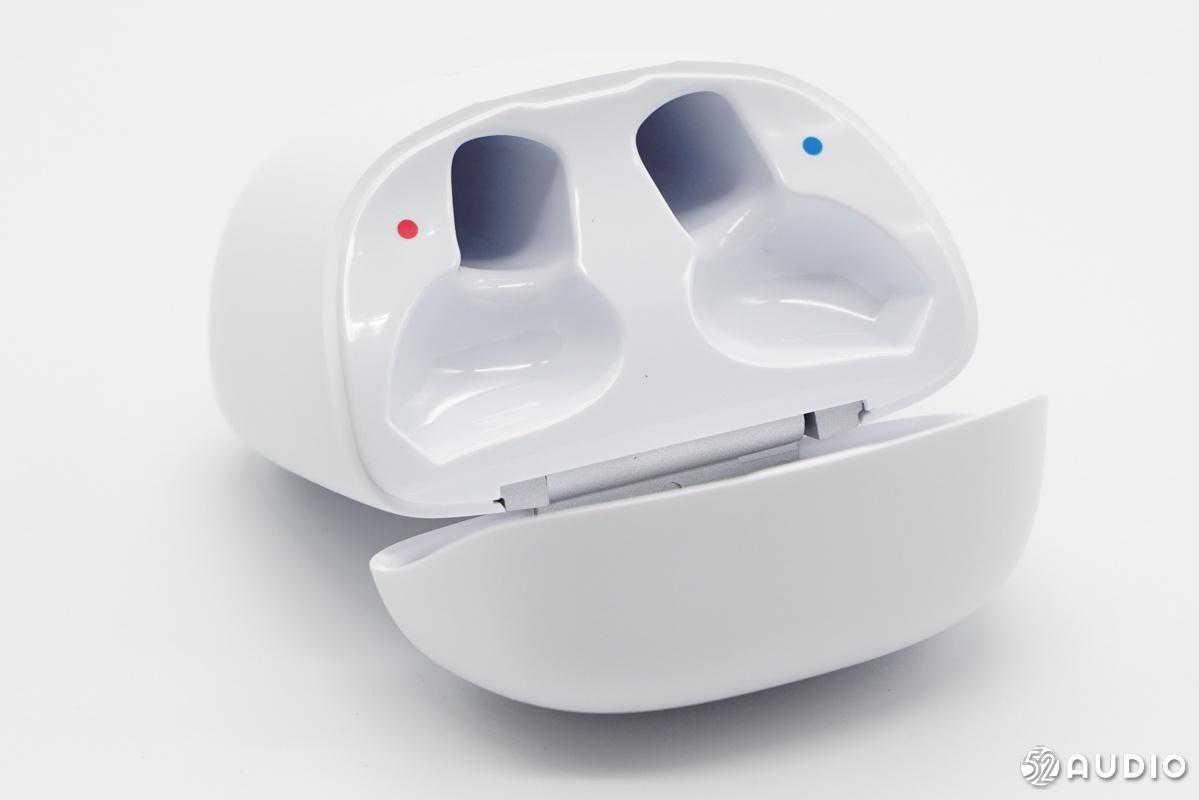

充电座舱展示。

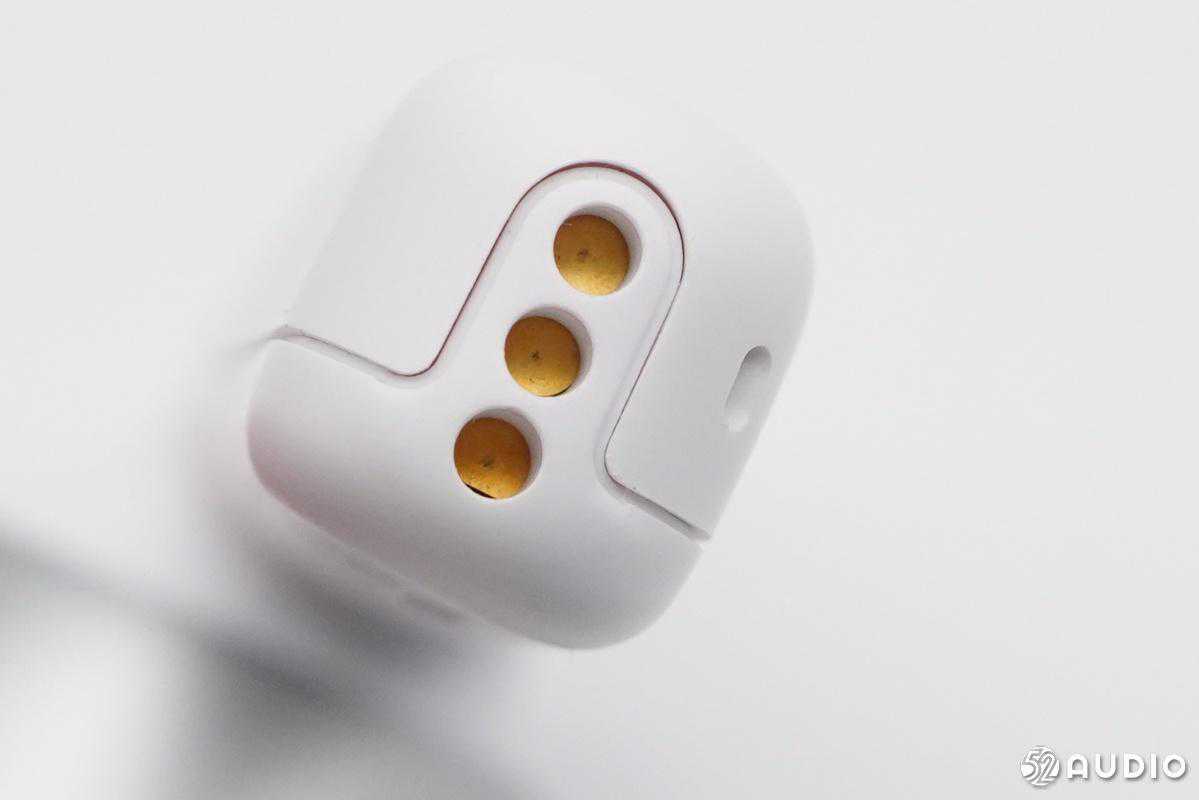

底部的三个PogoPin触点。

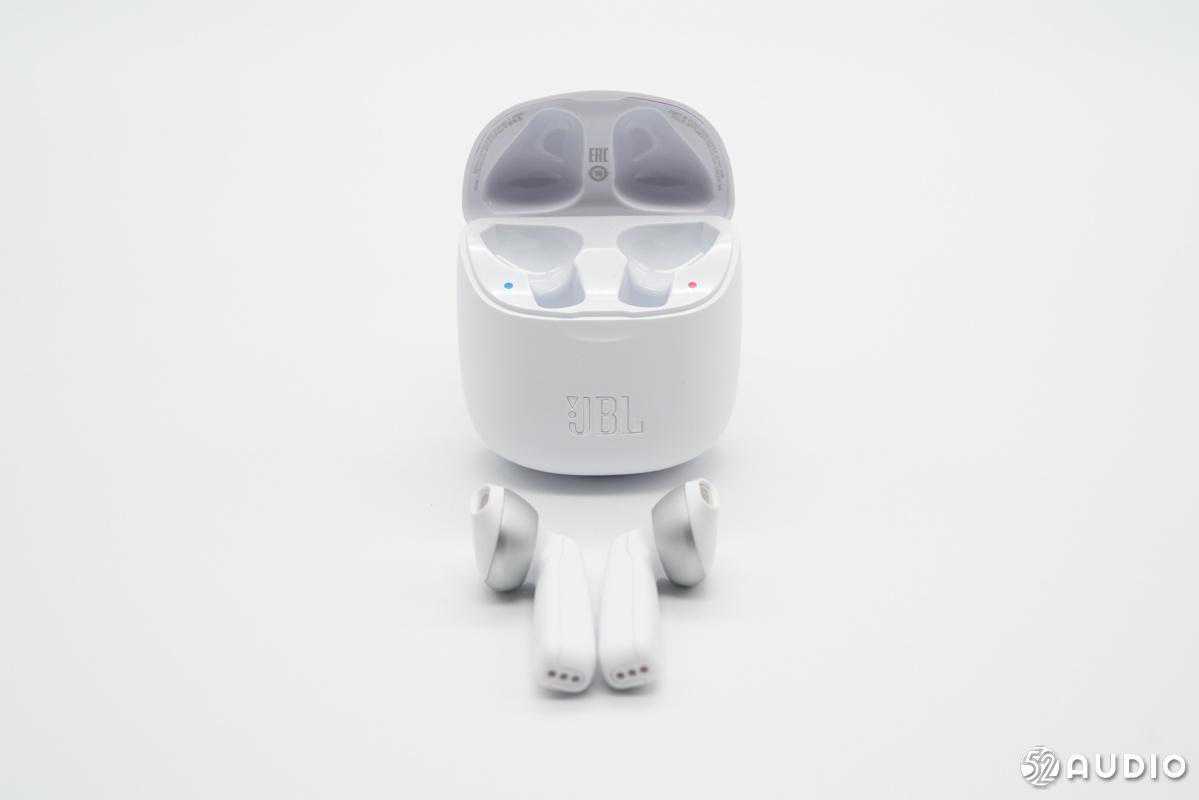

JBLTUNE225真无线蓝牙耳机。

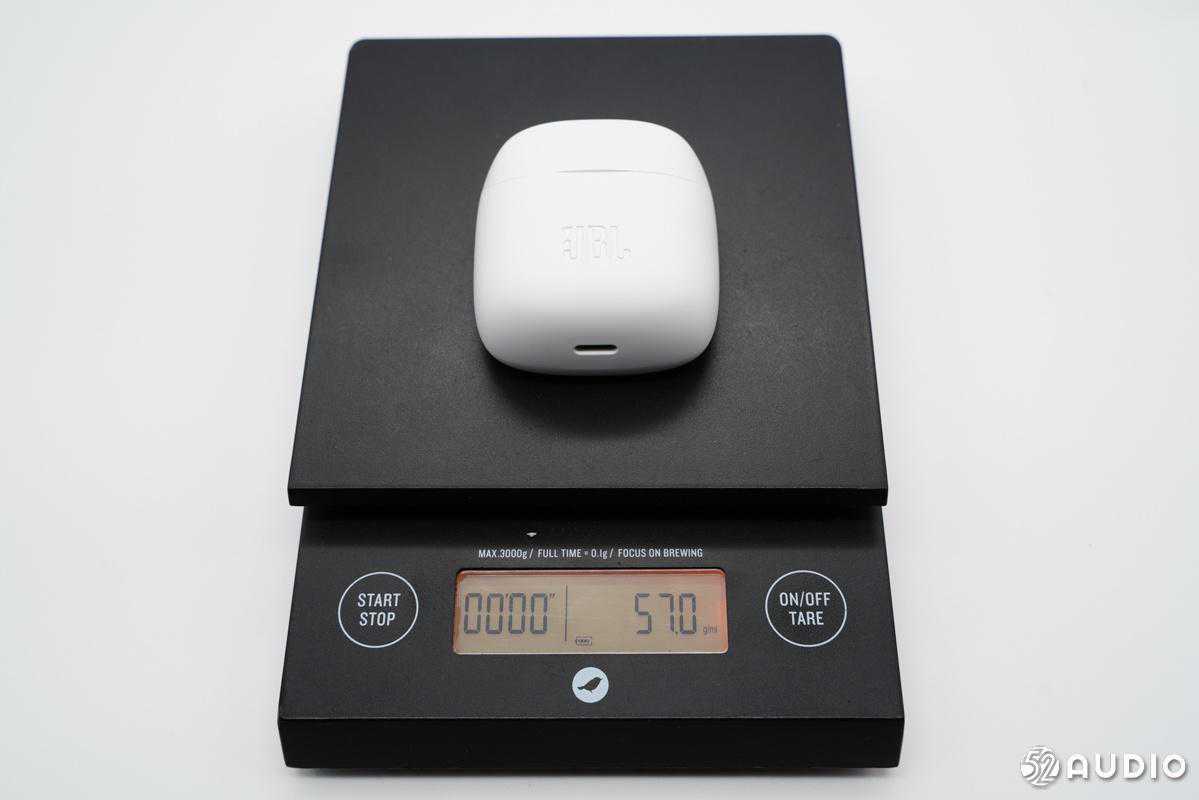

耳机和充电盒共重57克。

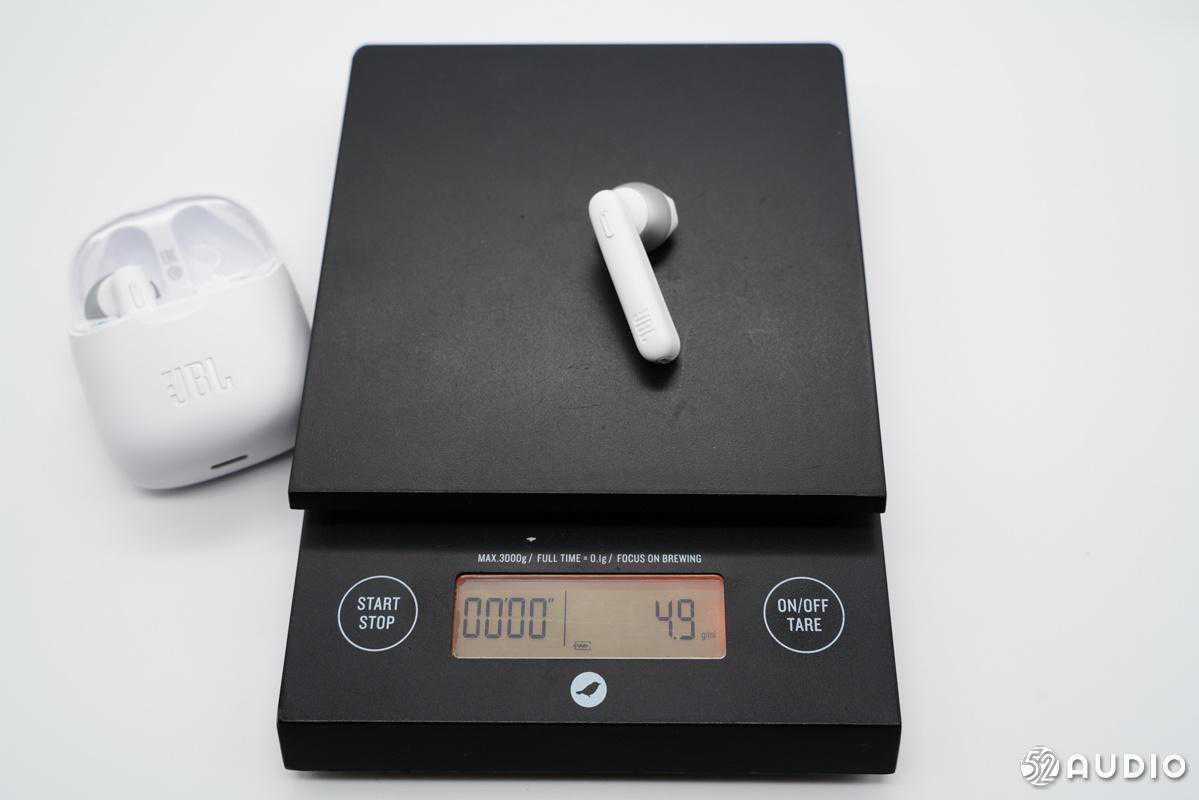

耳机单耳重量4.9克。
二、JBLTUNE225TWS充电盒拆解
经过前面的开箱，可以看到JBLTUNE225充电仓的细节设计非常多，下面我们先来拆解充电盒看看其内部的结构设计如何以及电源管理系统都有哪些IC。


撬开充电座舱，可以看到有两根FPC与主板相连。

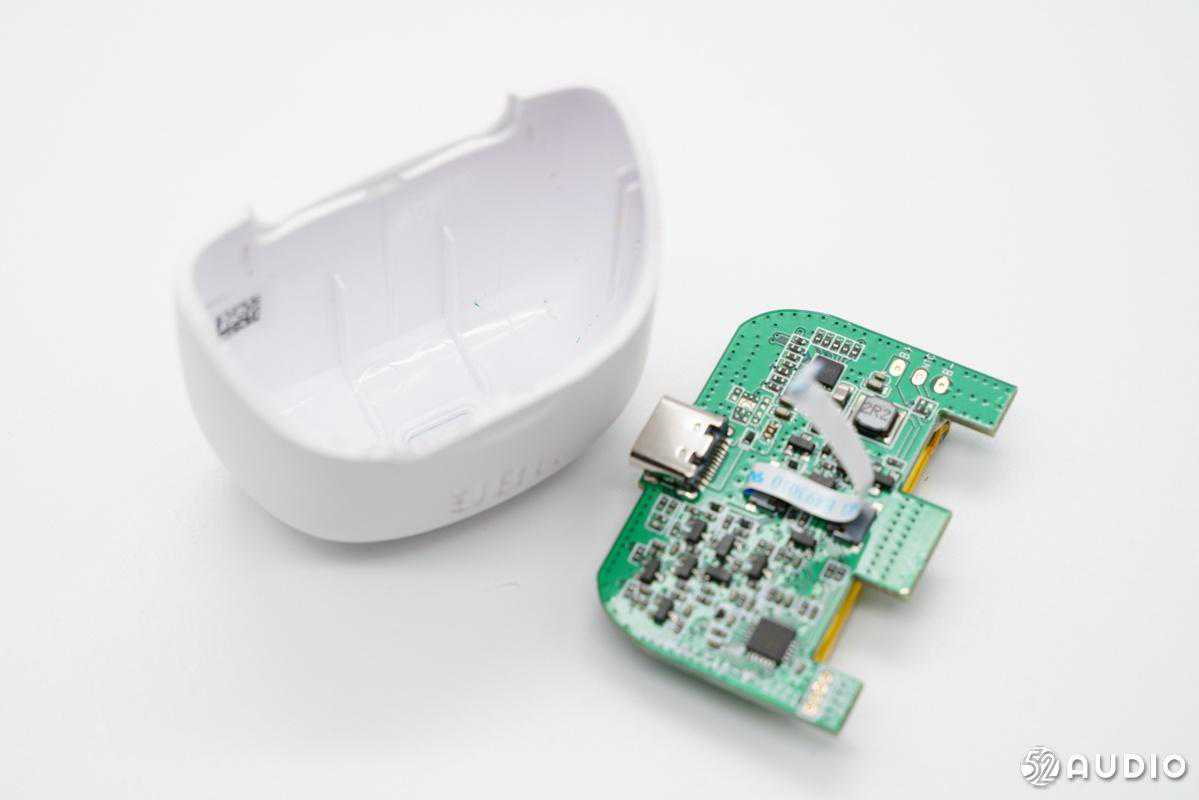

断开FPC取出主板。


充电座舱内侧展示。金属合页与盒盖通过螺丝固定，耳机筒仓之间有一块指示灯PCB板，筒仓底部还有一块充电顶针所在的PCB板。

充电座舱耳机位置有两块条形磁铁用于固定耳机，盒盖开启处还有一块磁铁吸附盒盖，耳机筒仓之间指示灯处为透光材料，不同指示灯之间隔开避免漏光。


金属合页和盒盖特写。


充电盒完整电路展示。

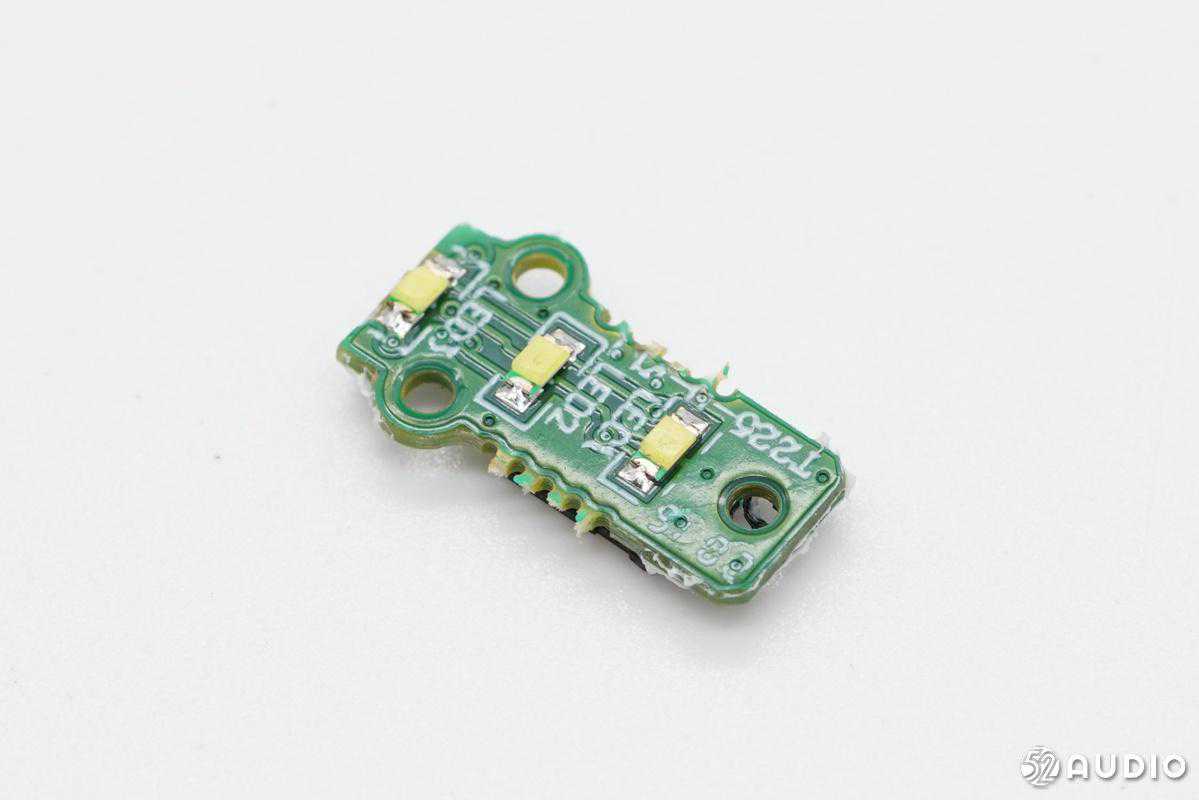

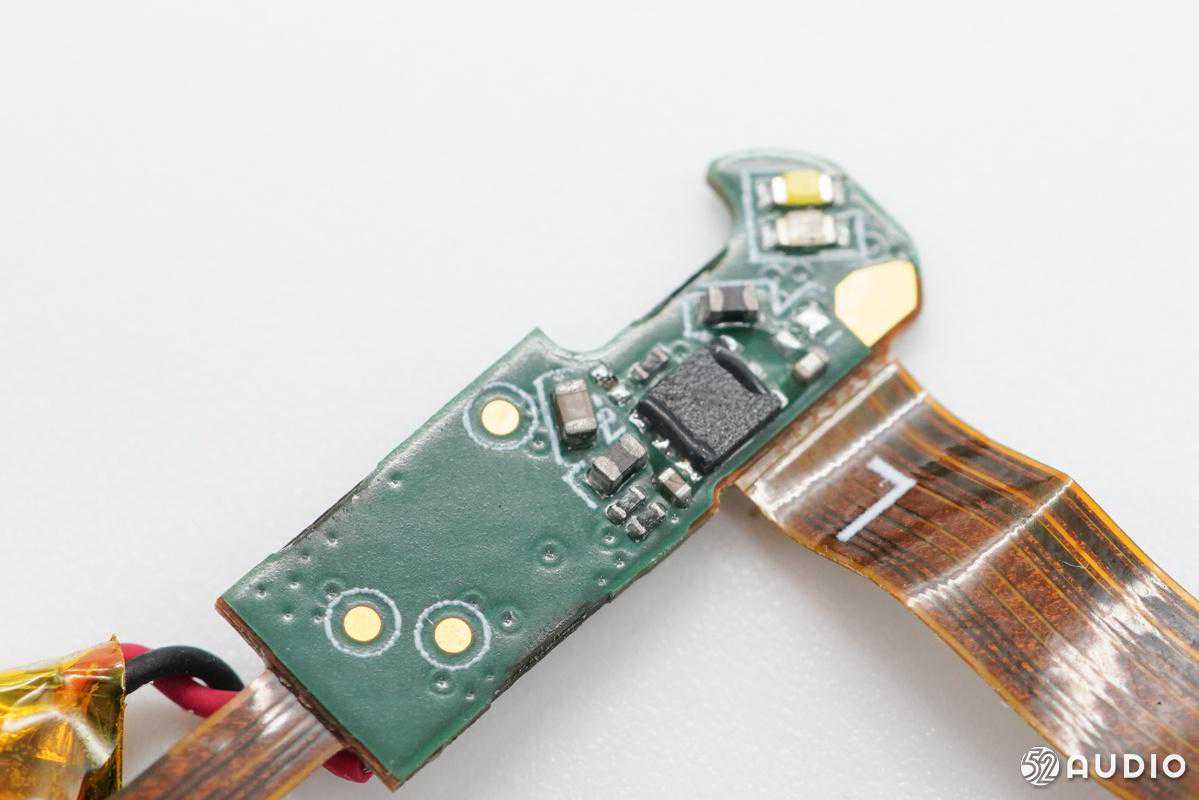

三个LED指示灯所在的小板。

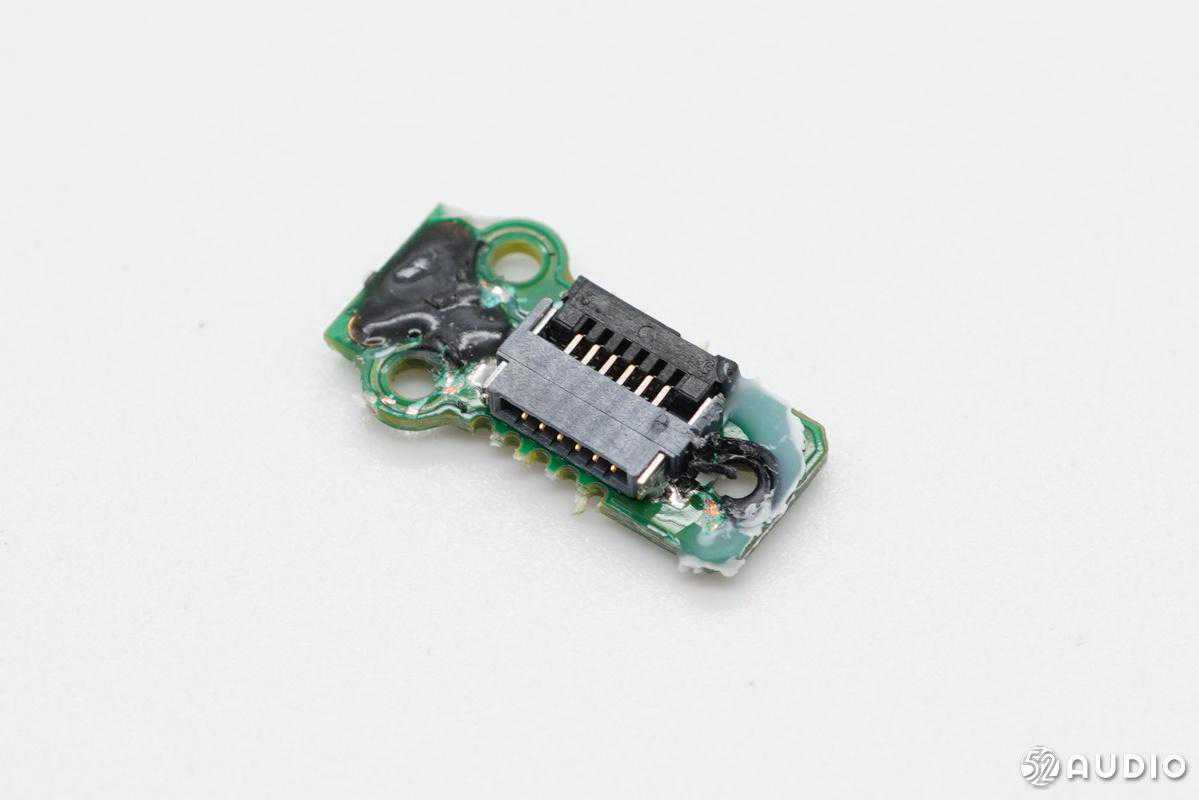

背面是FPC的连接器。

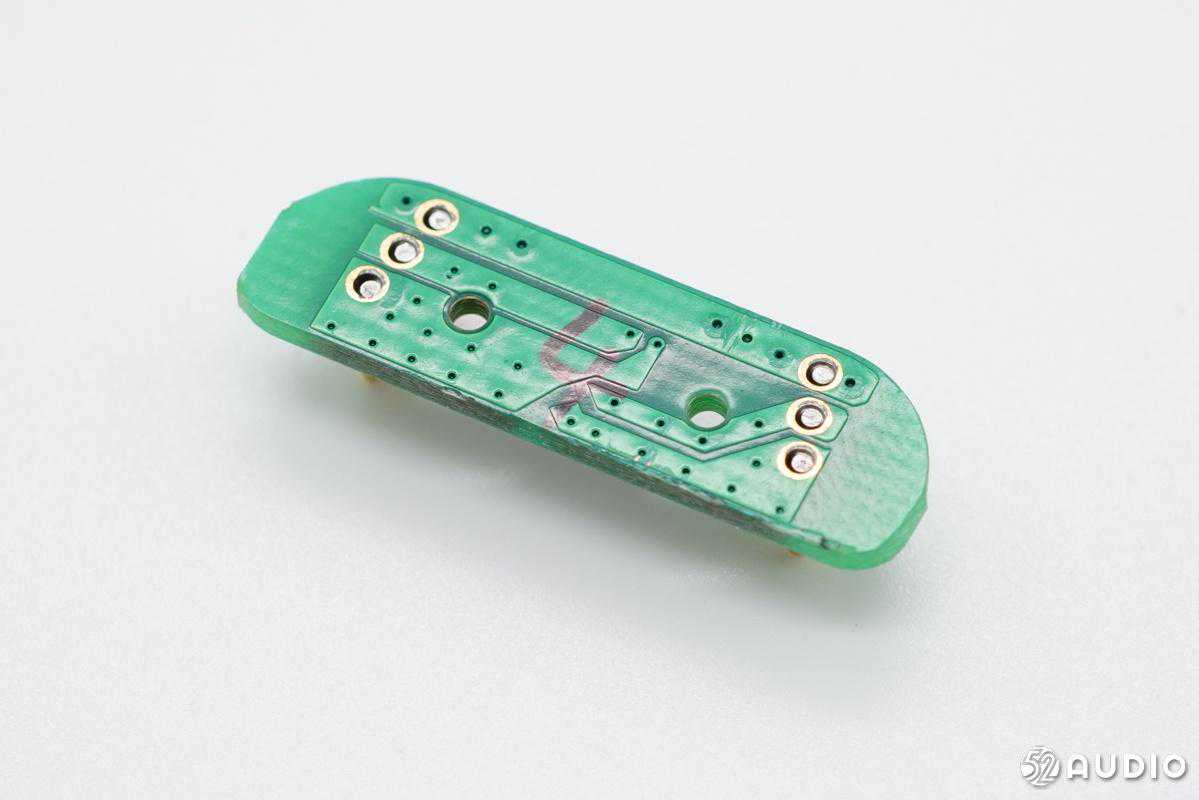

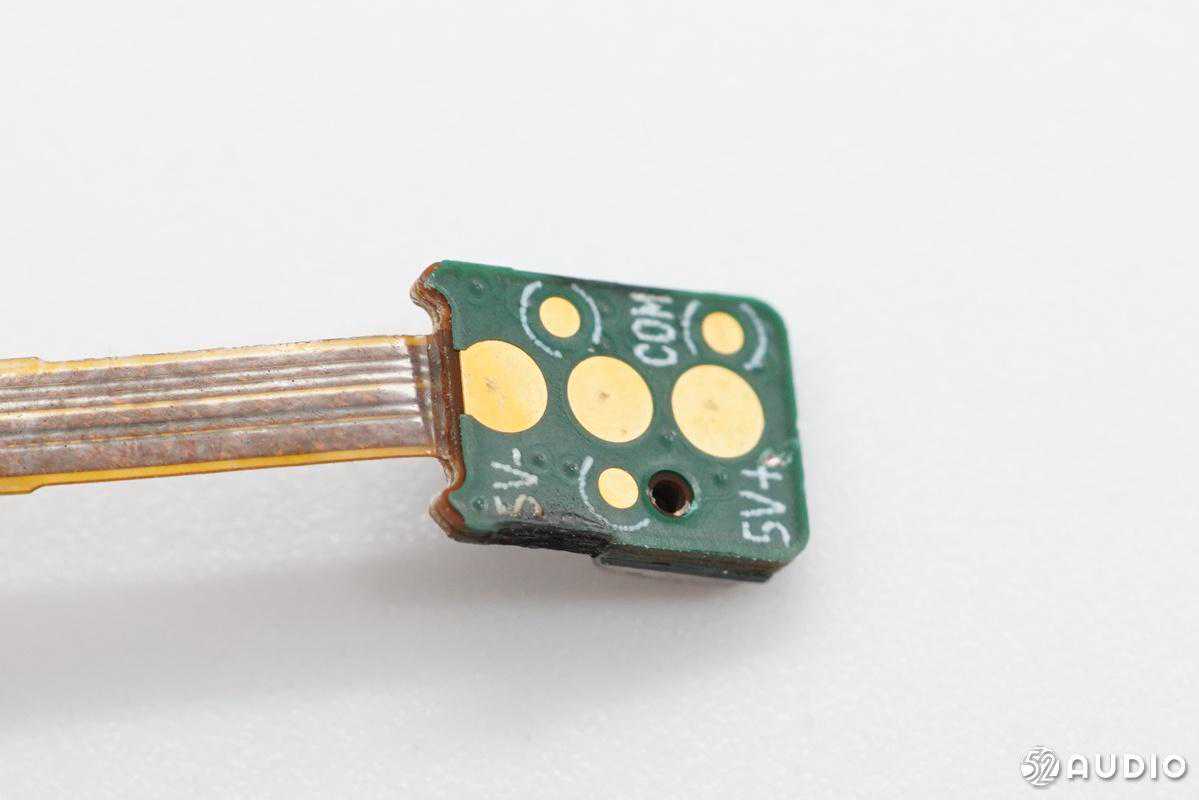

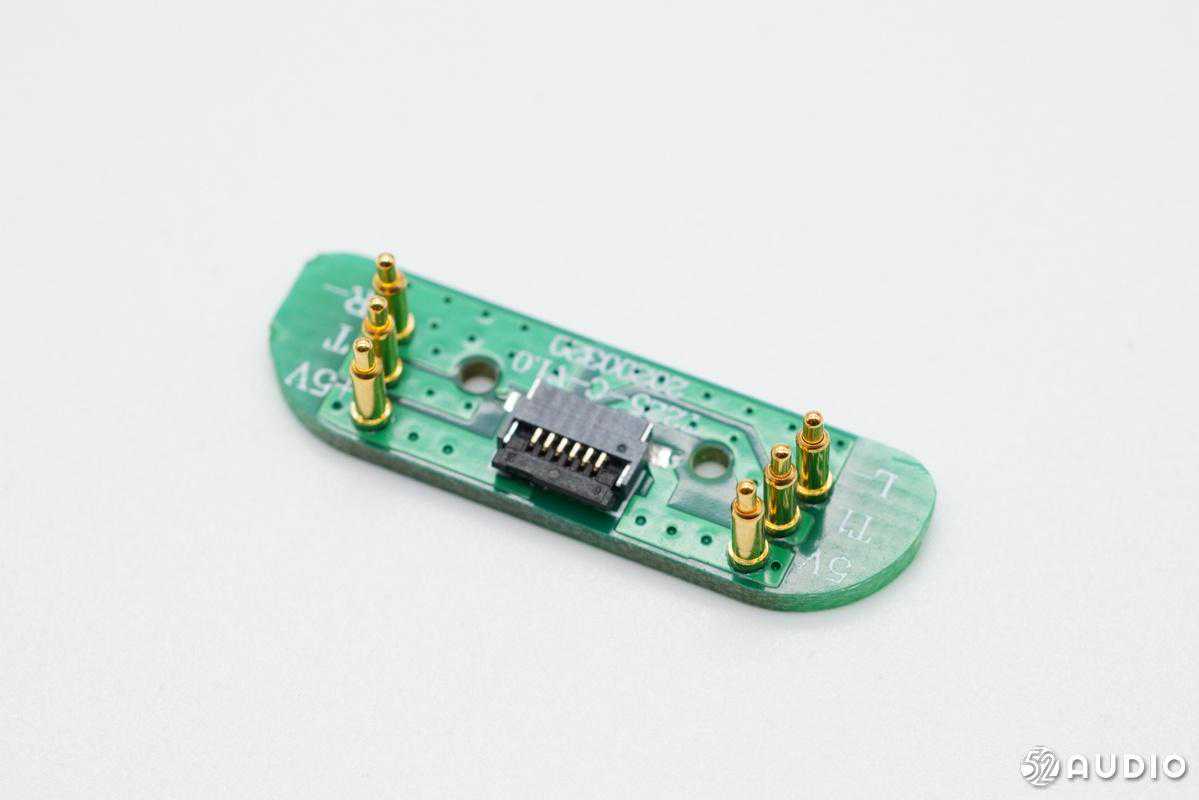

给耳机充电的PogoPin所在的小板，中间是FPC的连接器。

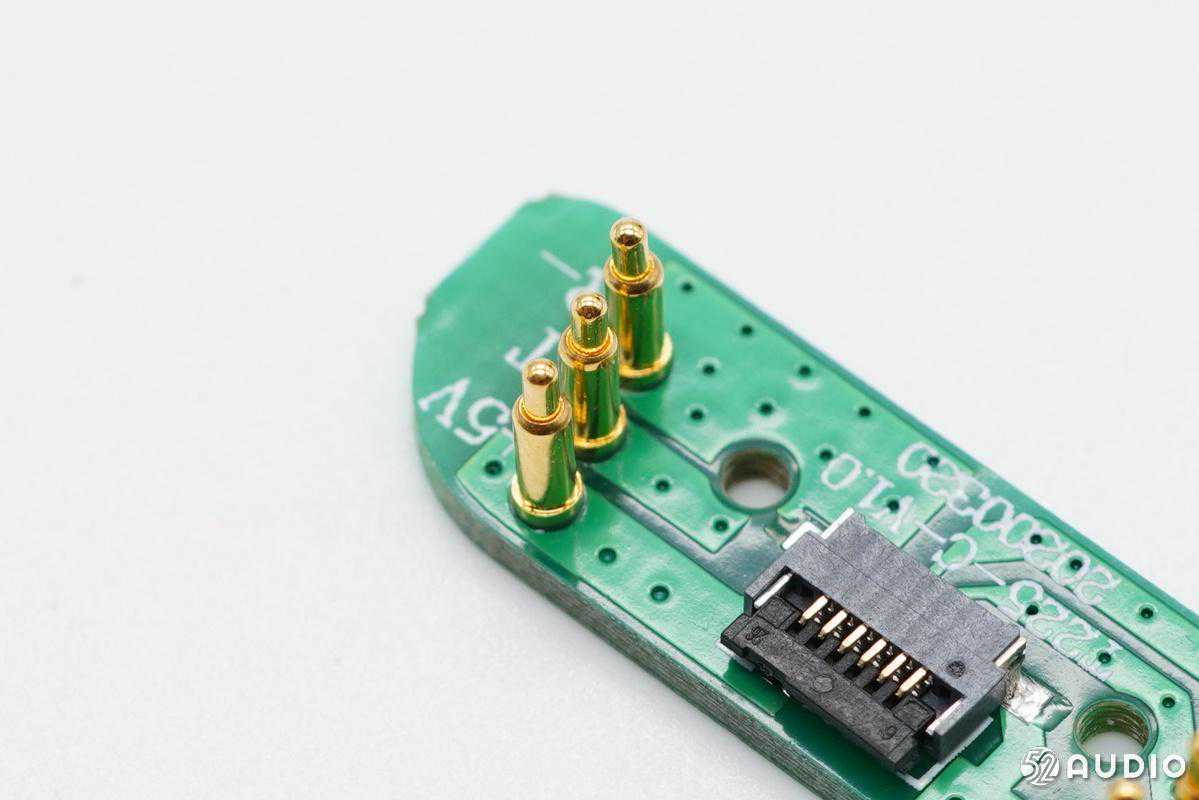

三个PogoPin特写。


背面没有元器件。


主板正面一览。

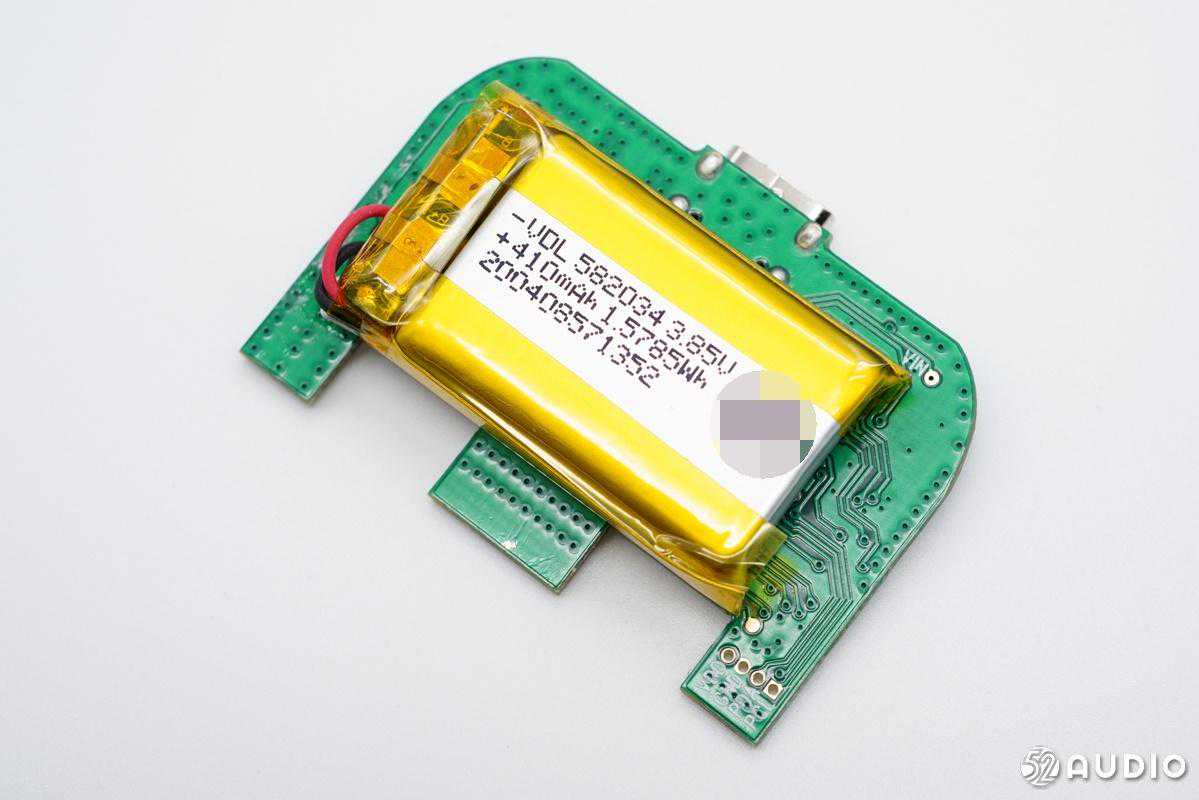

电池粘贴在主板背面。充电盒采用的软包电池来自VDL重庆紫建，型号582034，额定电压3.85V，额定容量410mAh/1.58Wh。
据我爱音频网拆解了解到，目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池。

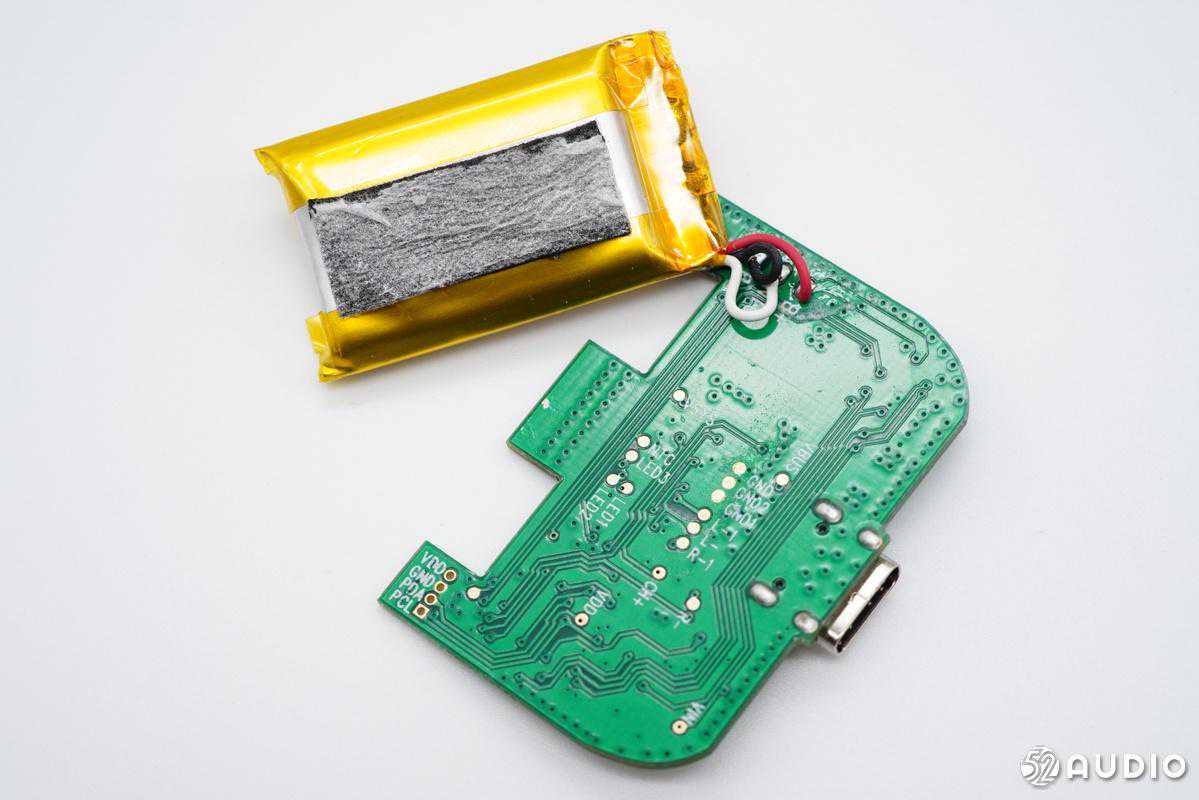

主板背面没有元器件，电池双面胶固定在主板上，通过导线与主板相连。

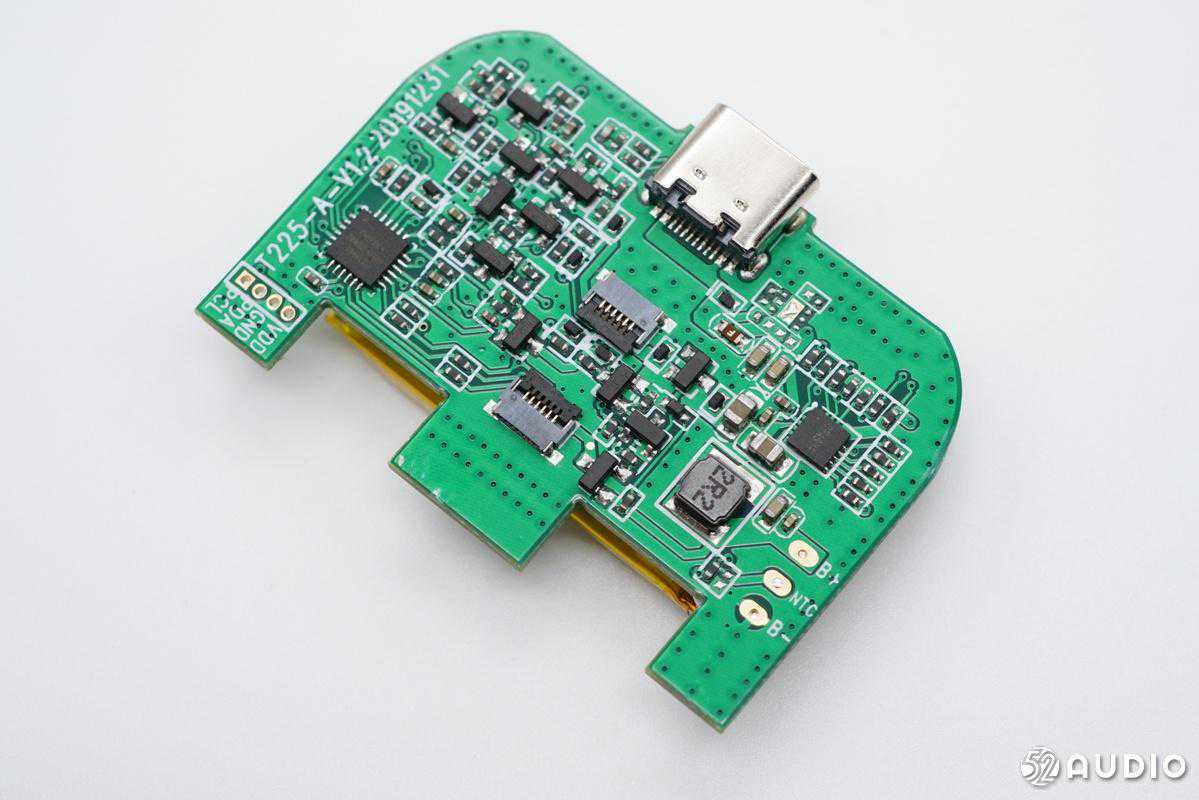

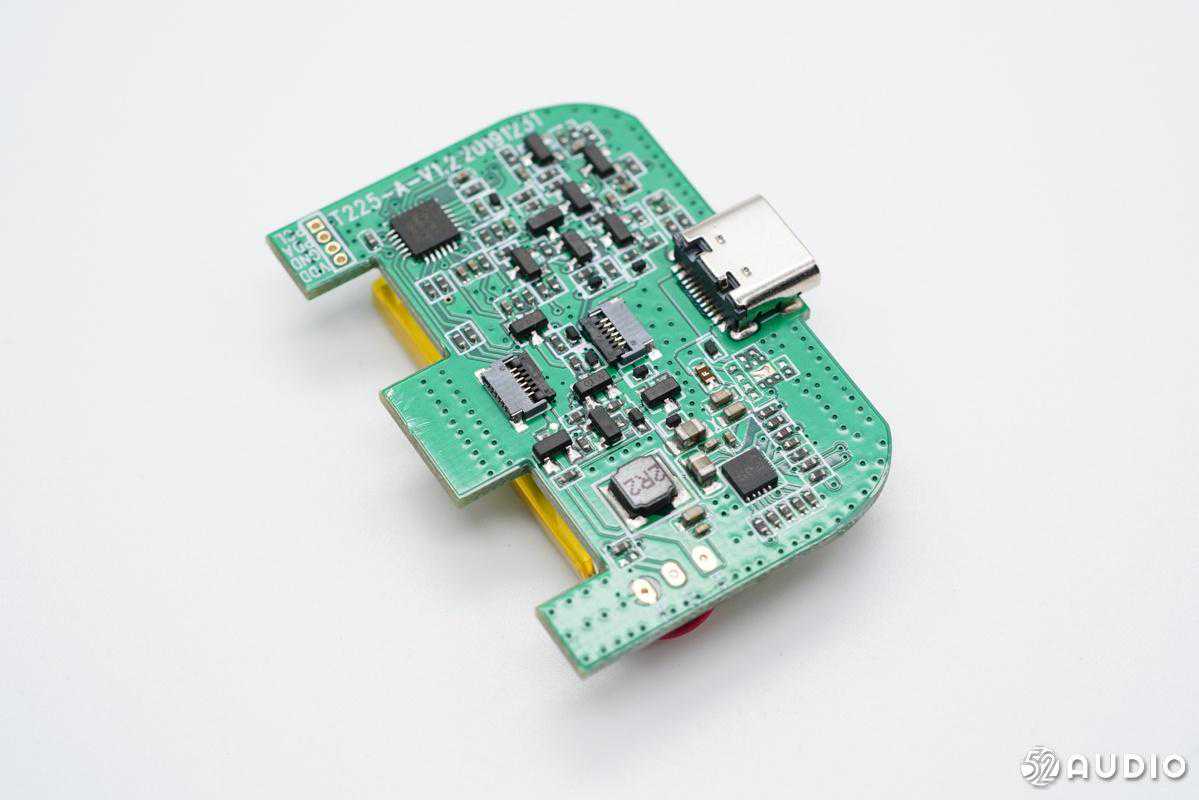

主板正面电路一览，有两颗较大IC用于电池充放电管理和充电盒电量显示等功能。


Silergy矽力杰的充放电管理芯片SY6913C，输入18V耐压，支持2A充电，1A升压，支持可编程的输入电流限制及动态功率管理，支持完整的保护功能。
据我爱音频网拆解了解到，目前已有Anker、Amazfit华米、华为、一加、雷蛇、JBL、小米、京鱼座等品牌的TWS耳机大量采用矽力杰的TWS电源管理方案。


矽力杰SY6913C详细资料。

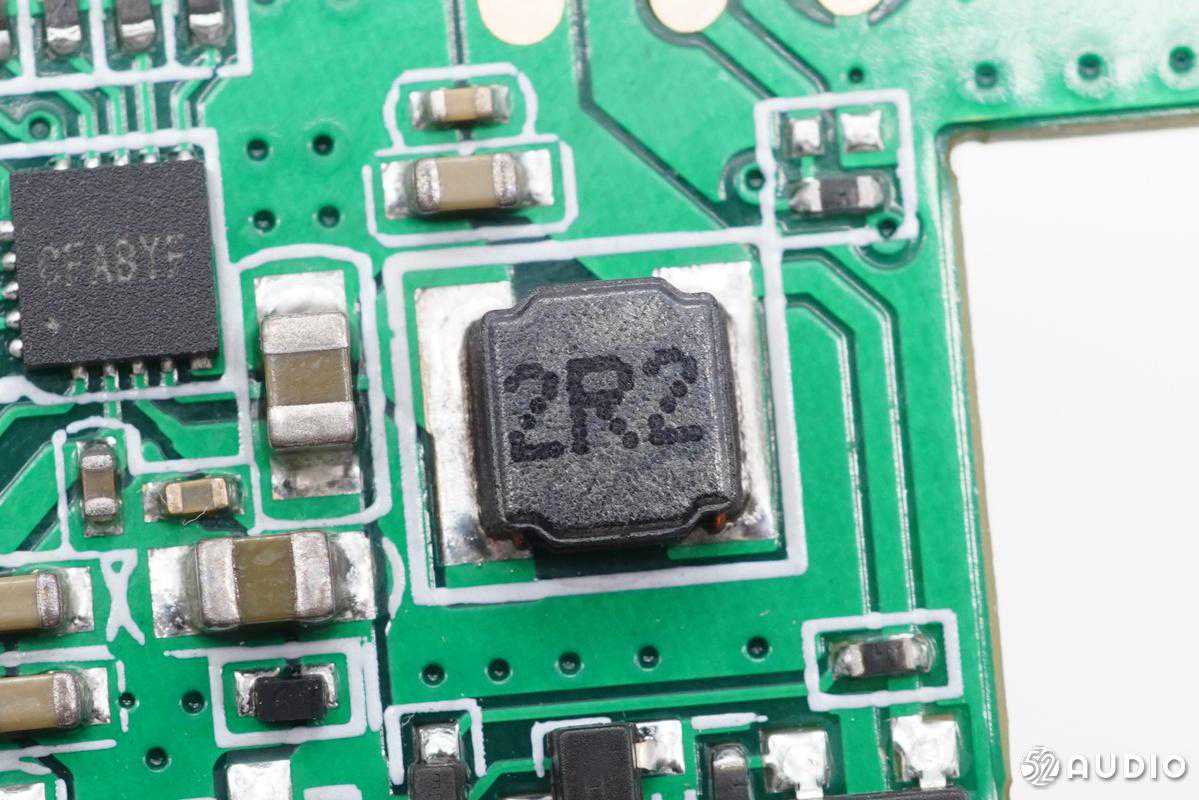

用于电池输出升压给耳机充电的2R2电感。

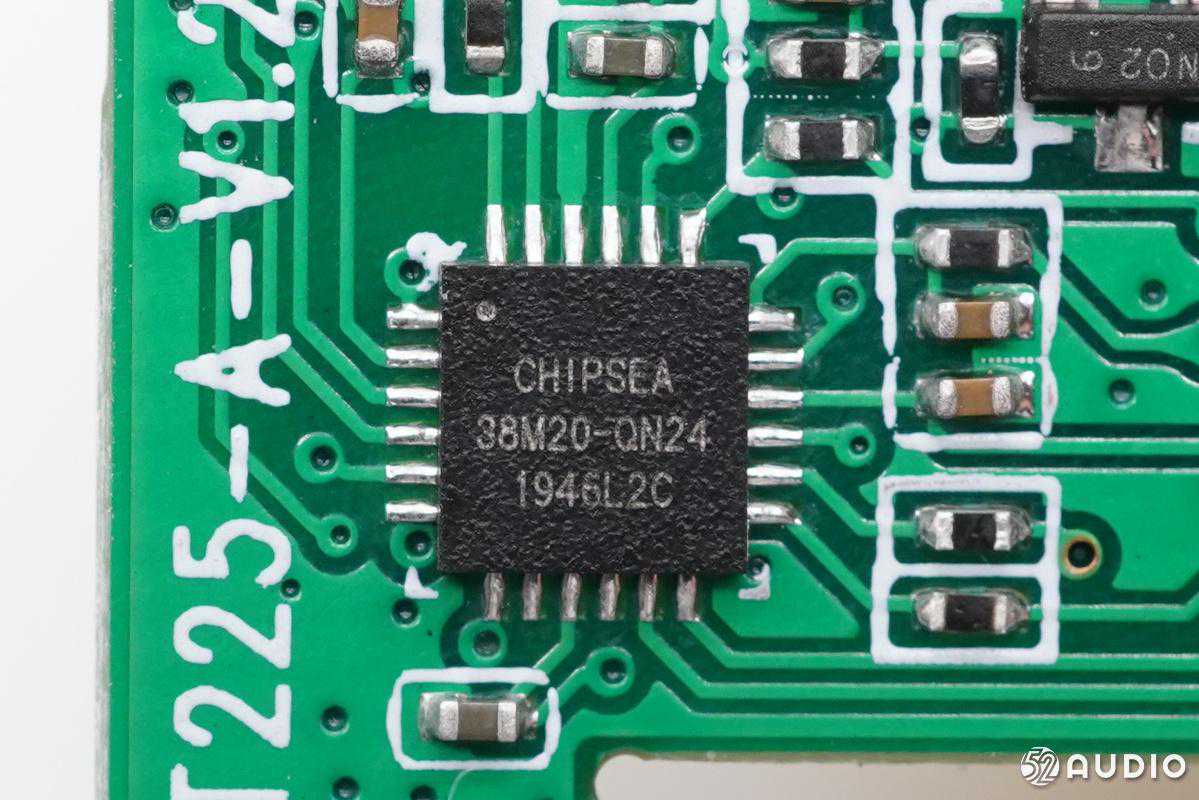

CHIPSEA芯海科技CSU38M20，带12bitADC的8位RISCMCU，内置8K×16位MTP程序存储器，用于充电盒的整机控制。
据我爱音频网拆解了解到，目前已有一加OnePlusBuds真无线蓝牙耳机、AnkerLibertyAir2真无线蓝牙耳机、AnkerLiberty2Pro真无线蓝牙耳机和JVC真无线耳机HA-A10T等多款产品采用了芯海科技的MCU。

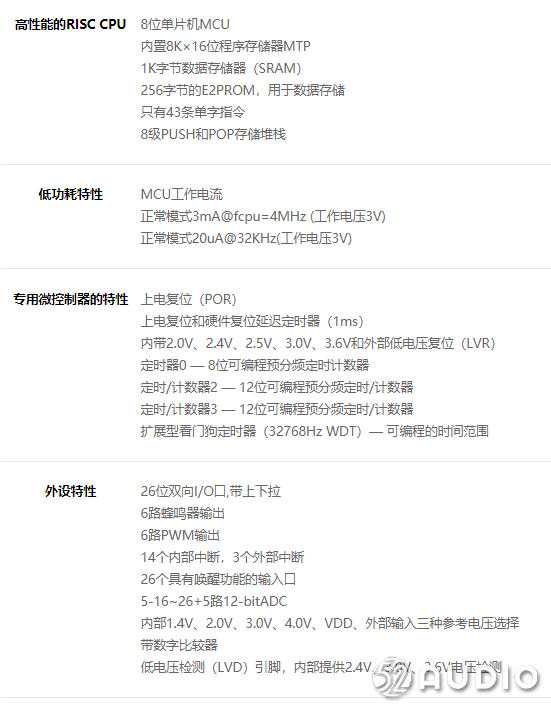

CHIPSEA芯海科技CSU38M20详细资料。


指示灯小板和充电小板FPC连接的接口特写。


充电盒拆解全家福。
三、JBLTUNE225TWS耳机拆解

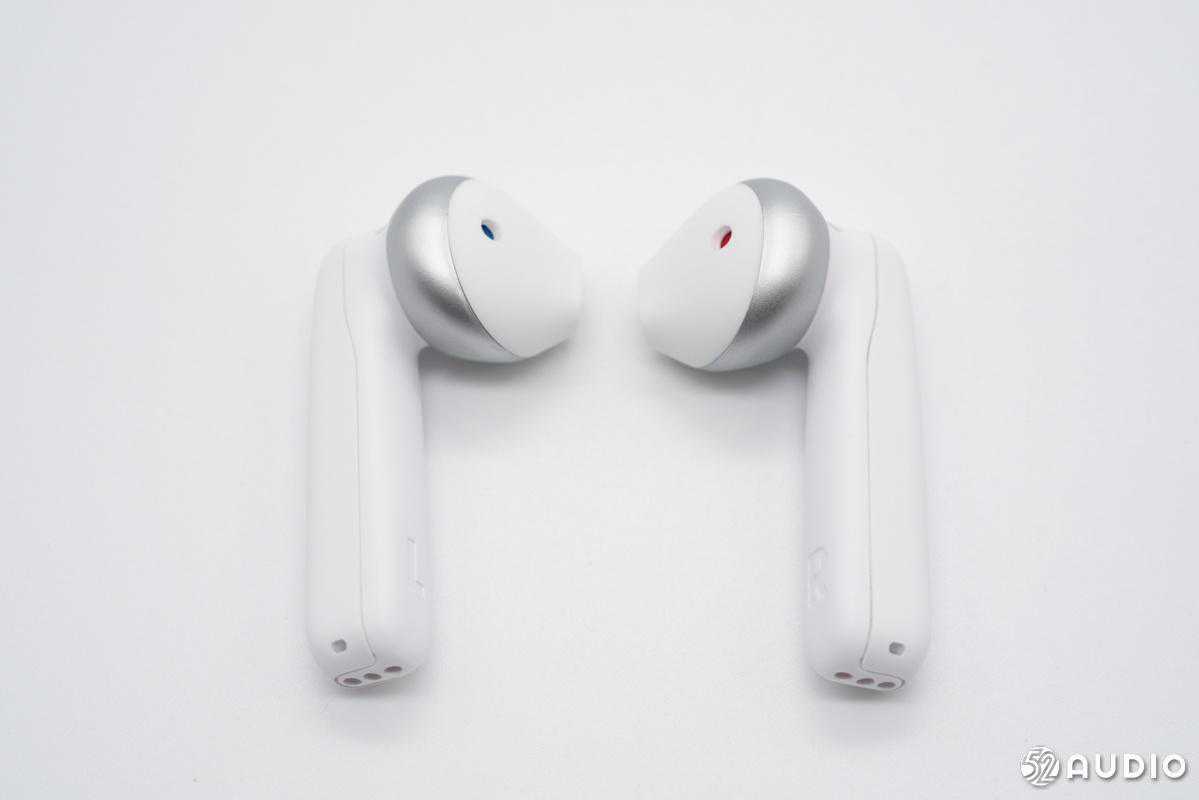

下面我们再来拆解耳机部分，JBLTUNE225采用柄式半入耳设计，耳机柄较长。腔体位置一圈银色的装饰采用电镀工艺，左右耳机柄底部的装饰图案不一样。

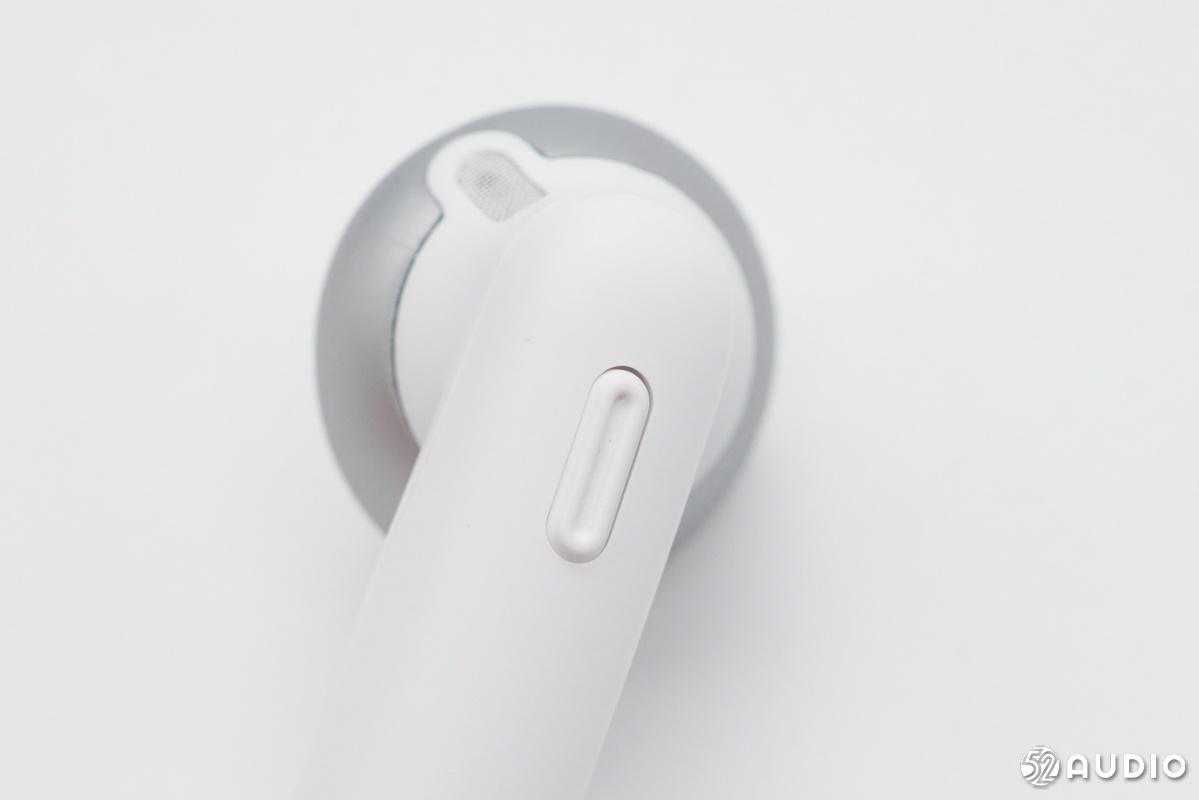

耳机采用实体按键控制，外侧是一个条形的按键，用于出货时船运模式的开启，大幅增加待机时间，避免长时间运输导致的电池损坏。

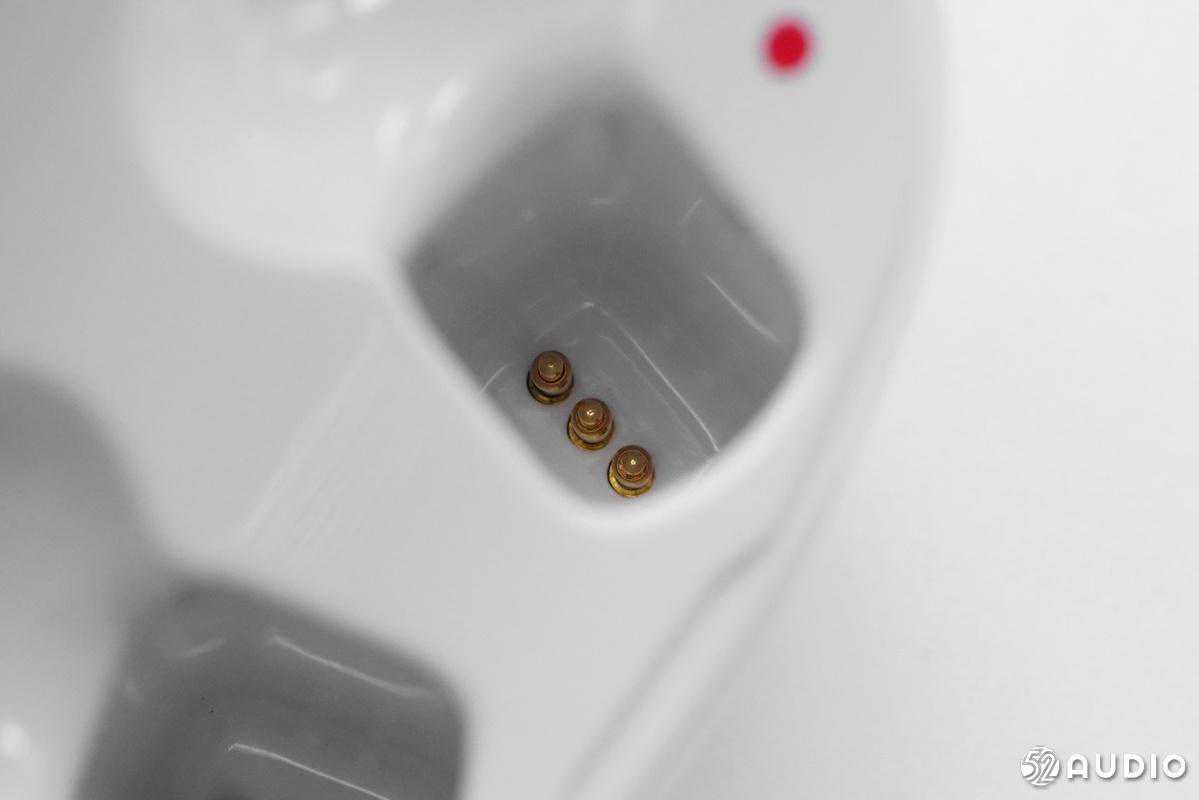

底部的三个充电触点，右侧还有通话麦克风的拾音孔。


耳机内侧展示。

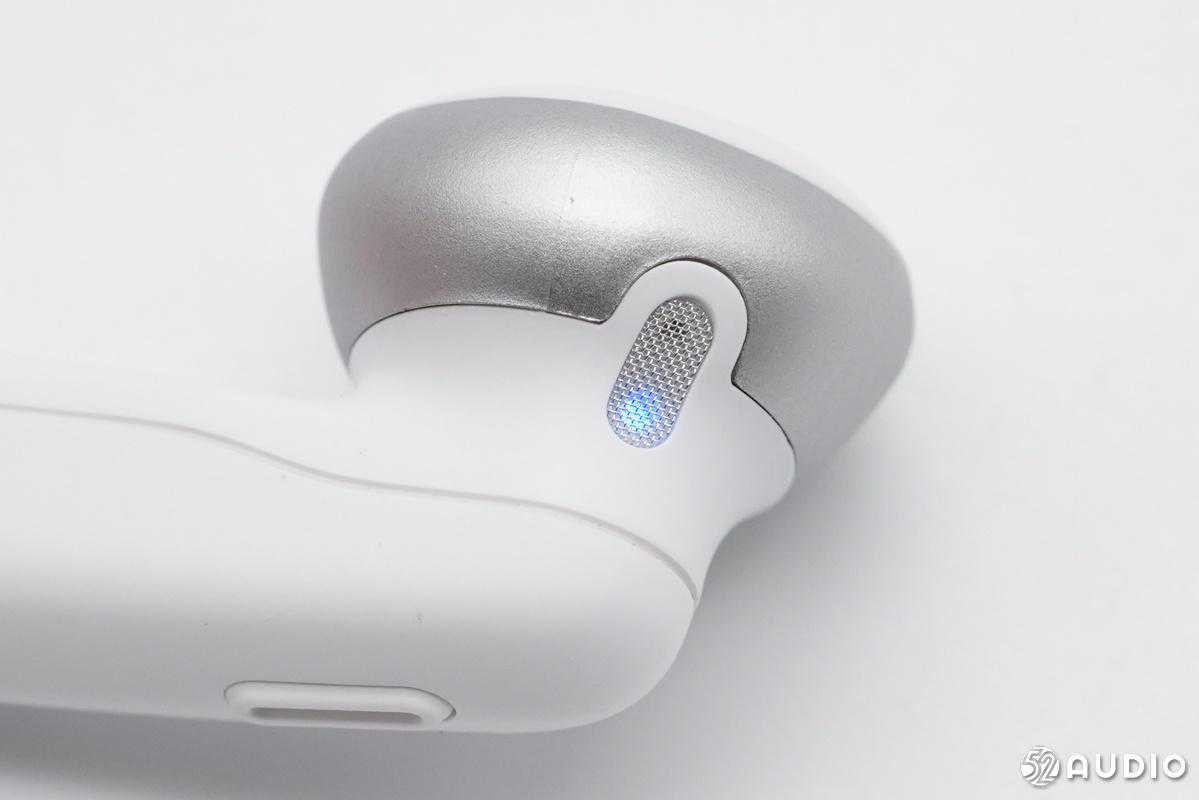

耳机内侧的泄压孔防尘网用蓝红两种颜色区分左右，与充电座舱对应。


出音孔采用钢制防尘网，阻止异物进入。

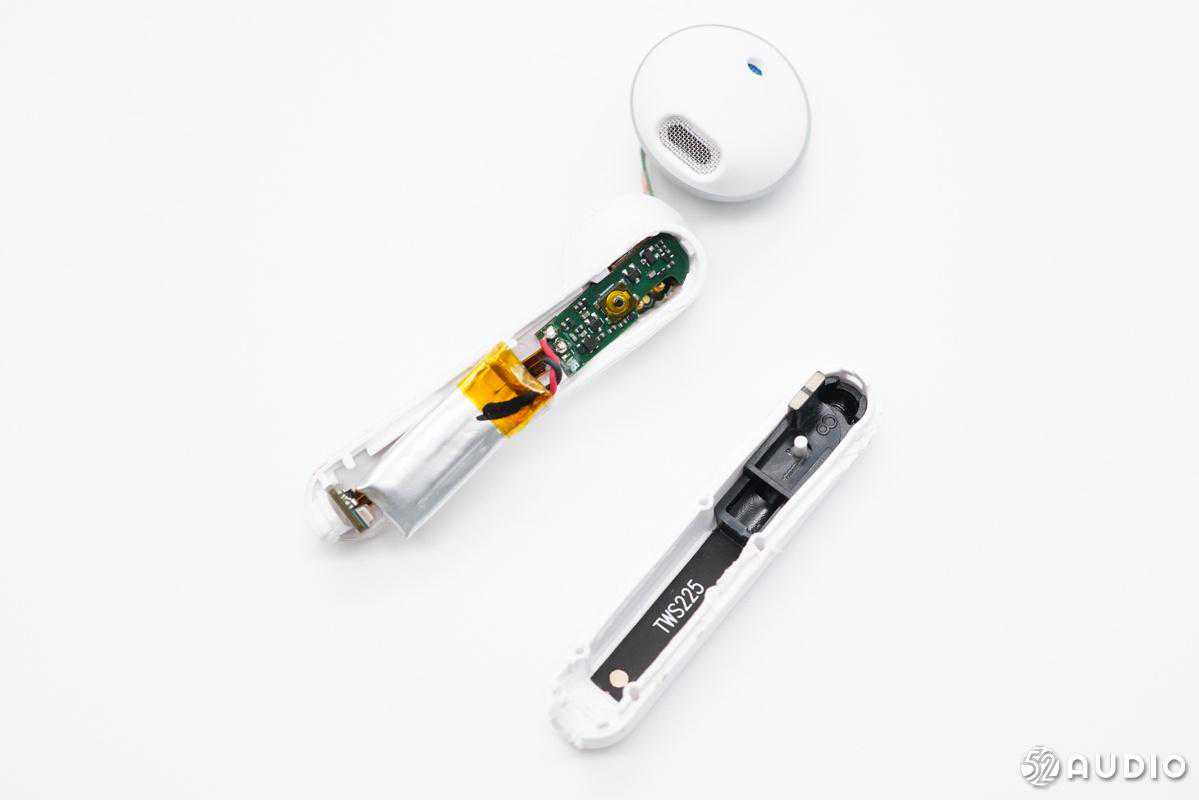

沿机身两侧合模线拆开耳机即可看到内部结构，耳机在耳机柄内同时塞入了主板和电池，所以耳机柄比较长。



入耳处的结构展示。

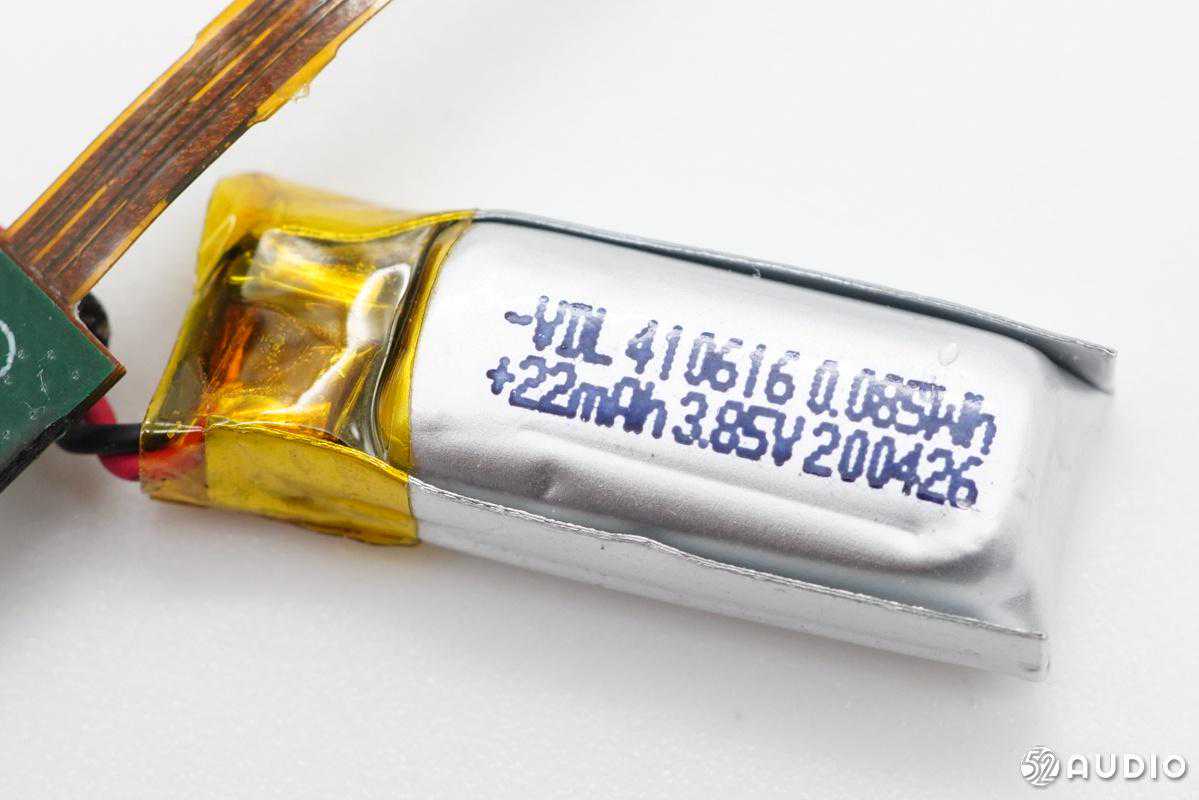

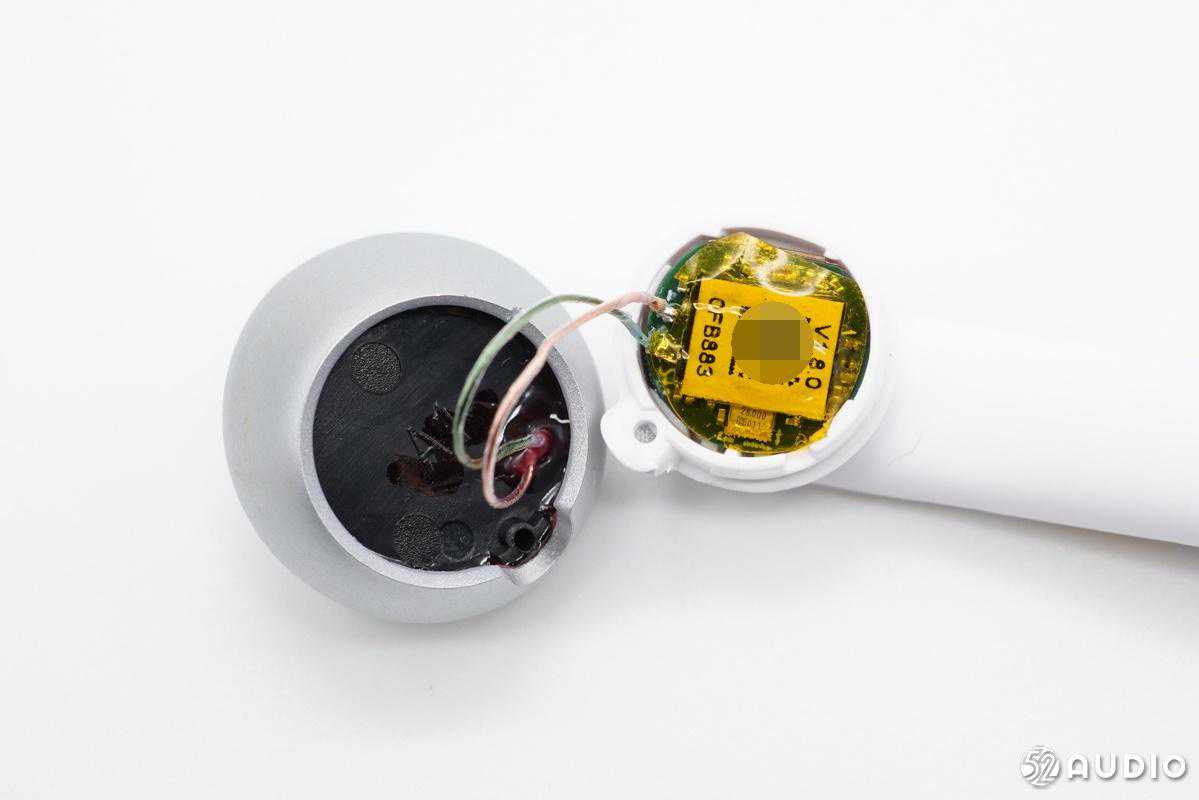

软包电池同样来自VDL，型号410616，额定电量22mAh/0.085Wh，额定电压3.85V。

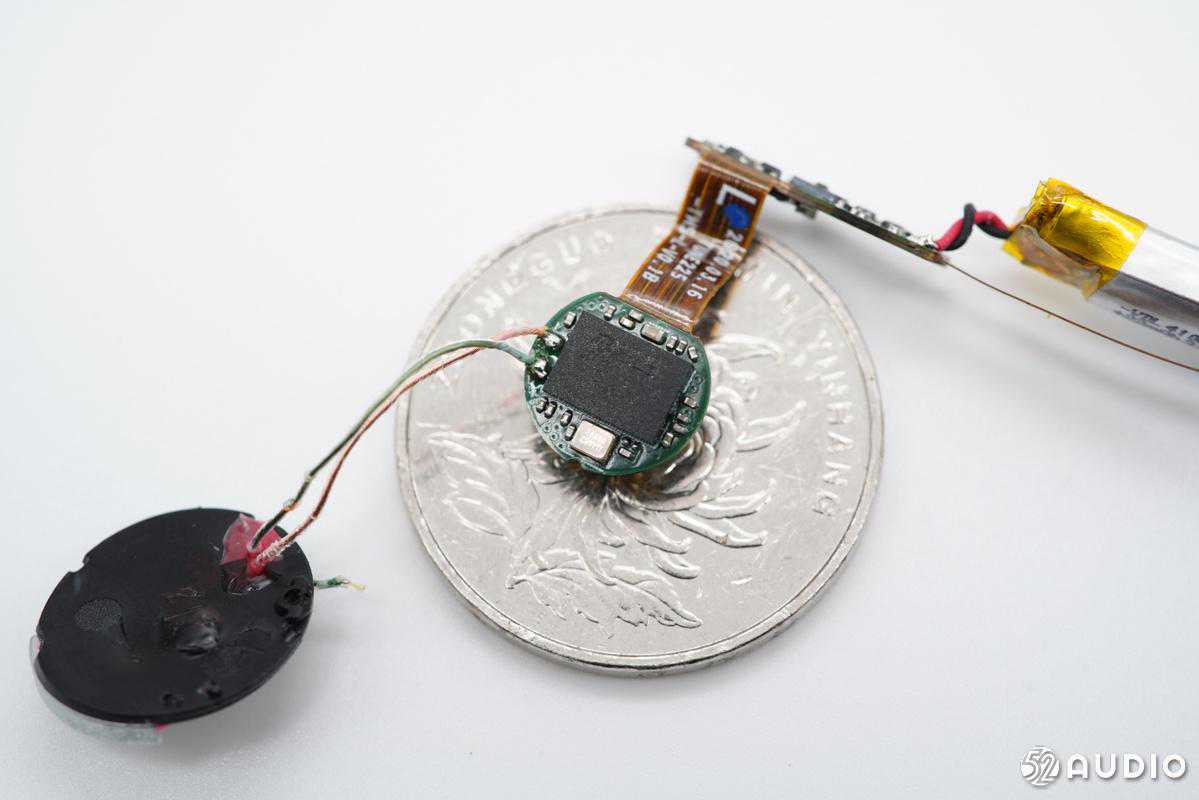

耳机主板与一元硬币的尺寸对比。


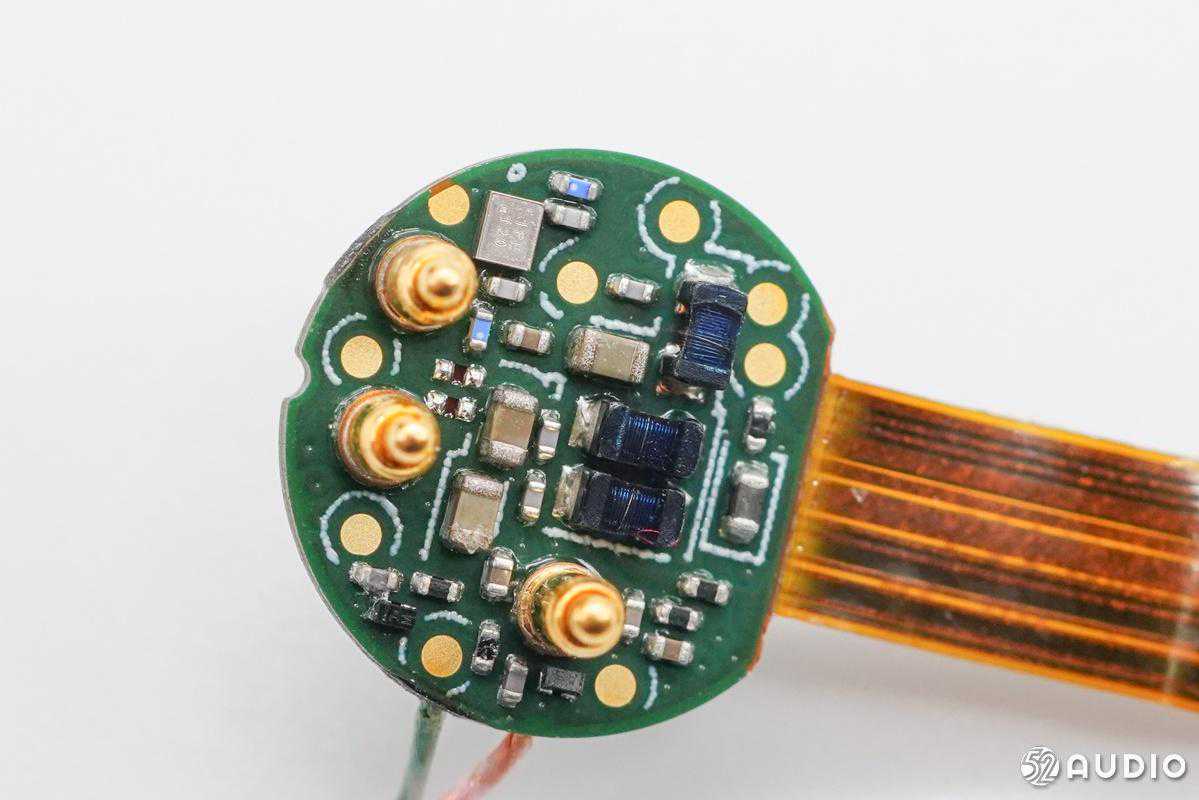

圆形主板一侧是蓝牙芯片相关电路，JBLTUNE225真无线蓝牙耳机采用的是恒玄BES2300-HP，BES2300有多个版本、后缀不同配置也不尽相同。
恒玄BES2300系列是全集成自适应主动降噪方案，支持蓝牙5.0、IBRT低频转发技术和双模蓝牙4.2，它还支持第三代FWS全无线立体声技术、双麦克风等，采用28nmHKMGCMOS工艺、BGA封装。恒玄BES2300支持外接心率传感器、加速度传感器等外接传感器设备和eMMC闪存。
据我爱音频网拆解了解到，华为、OPPO、小米、魅族、JBL、万魔等众多知名音频品牌产品均内置恒玄方案。

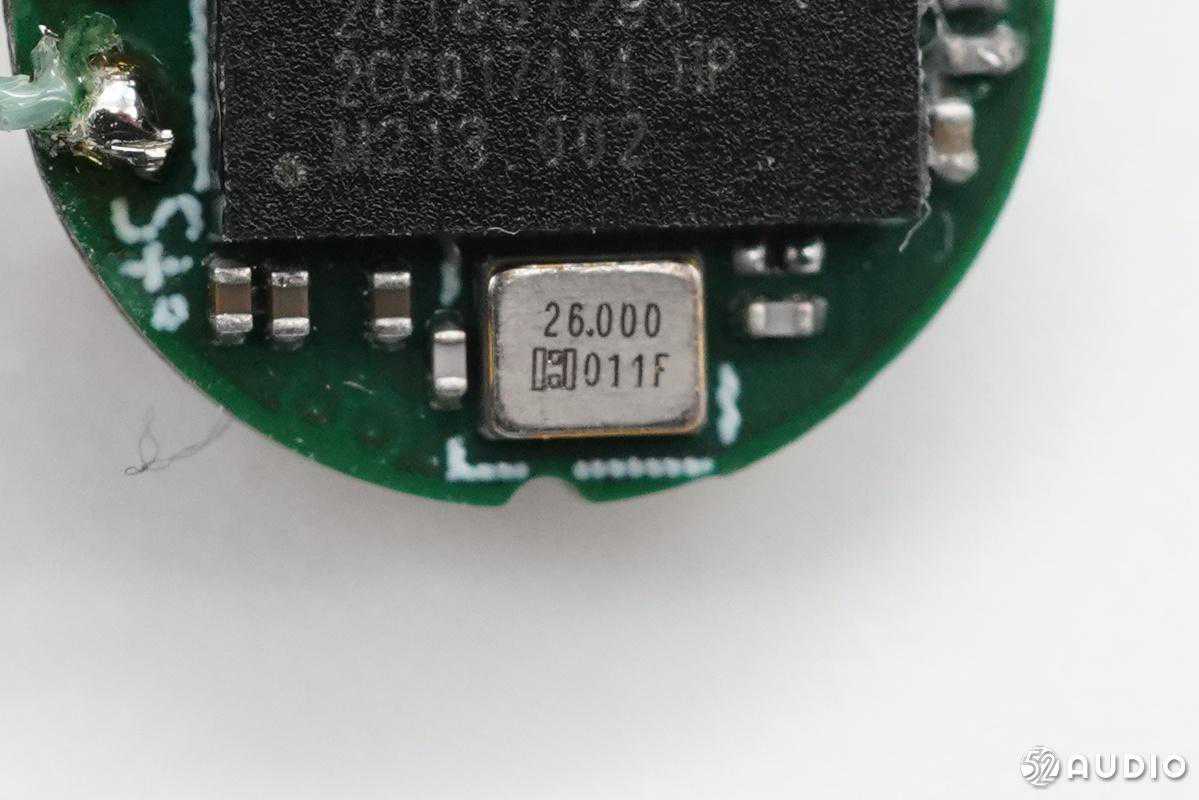

频率26.000MHz的晶振，为蓝牙芯片提供时钟。


圆形主板另一侧电路展示。

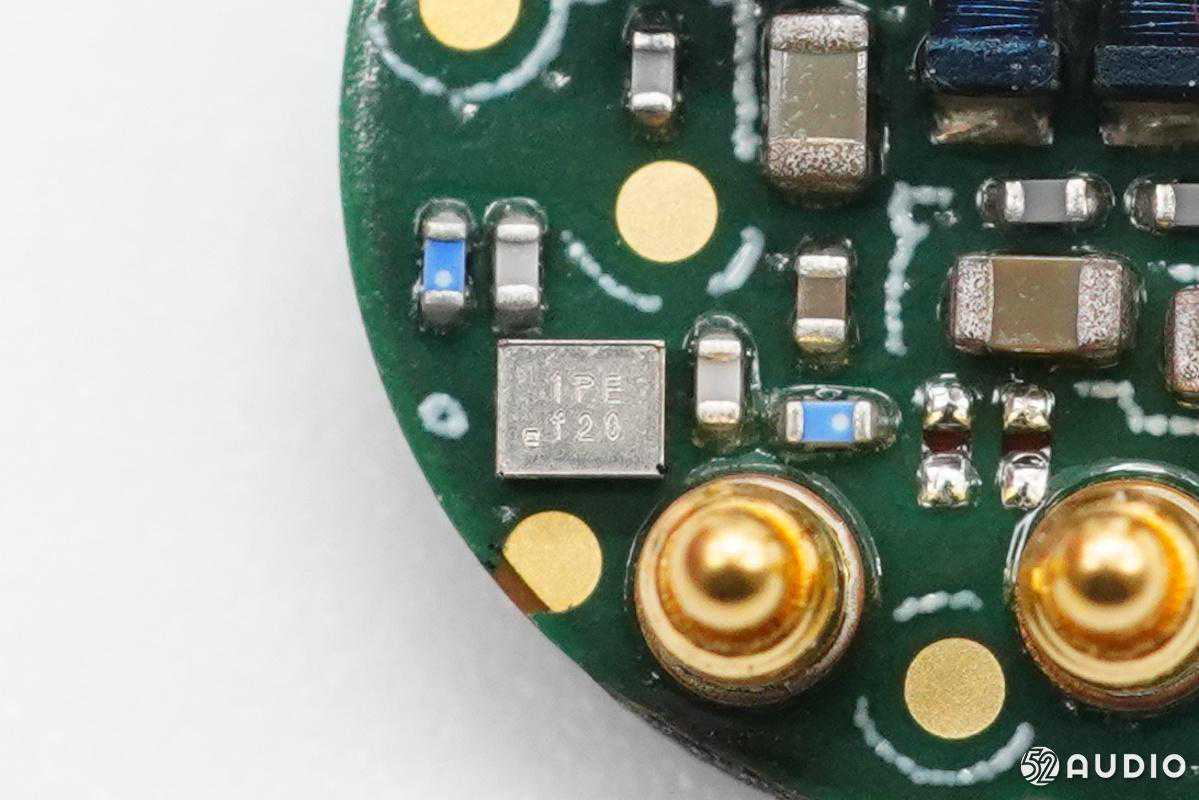

丝印1PEf20的IC。

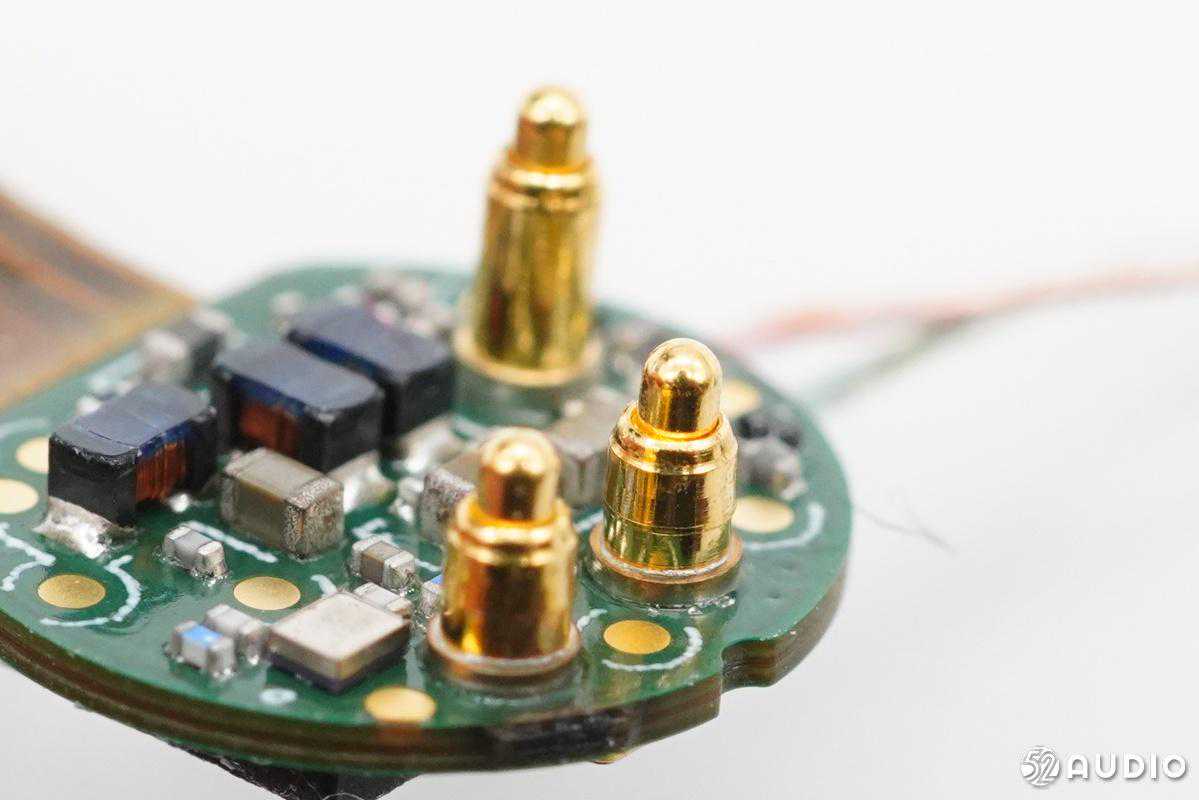

接触蓝牙天线的两根PogoPin，另外一根单独的PogoPin接触另一主板。



丝印538D9ZFB的IC。

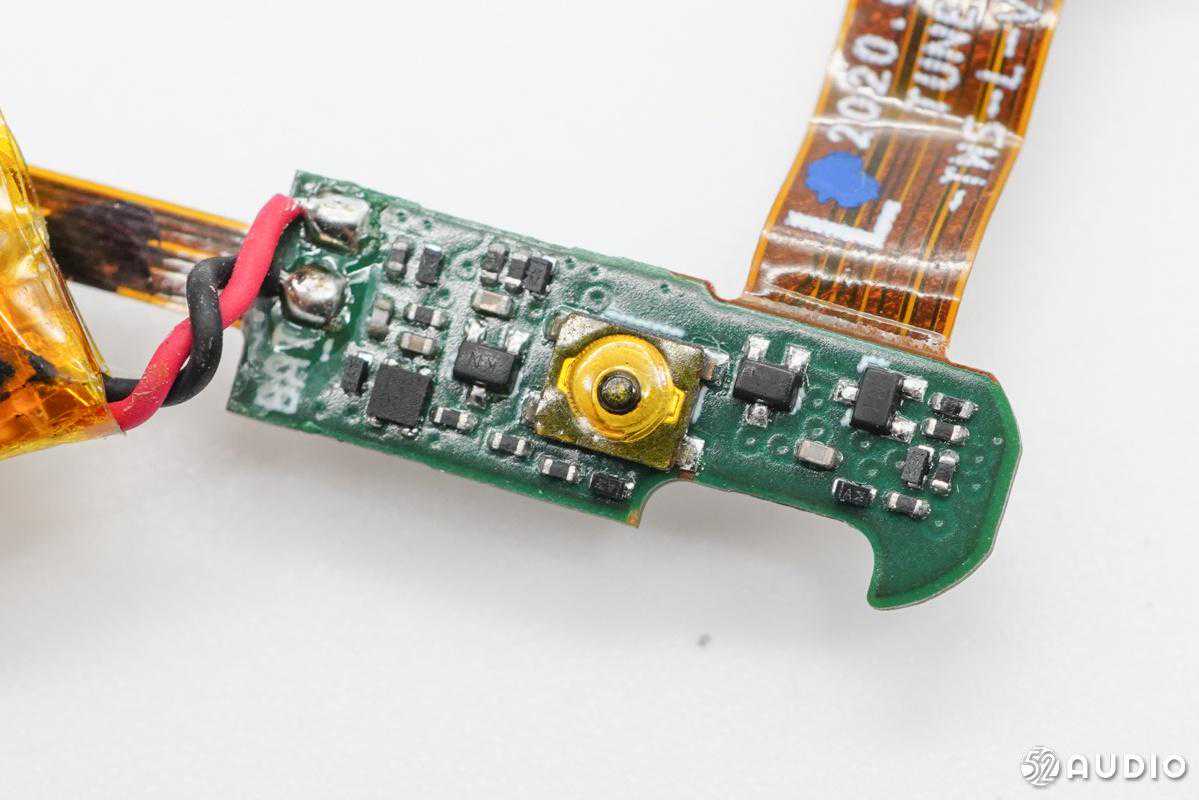

主板外侧电路展示。

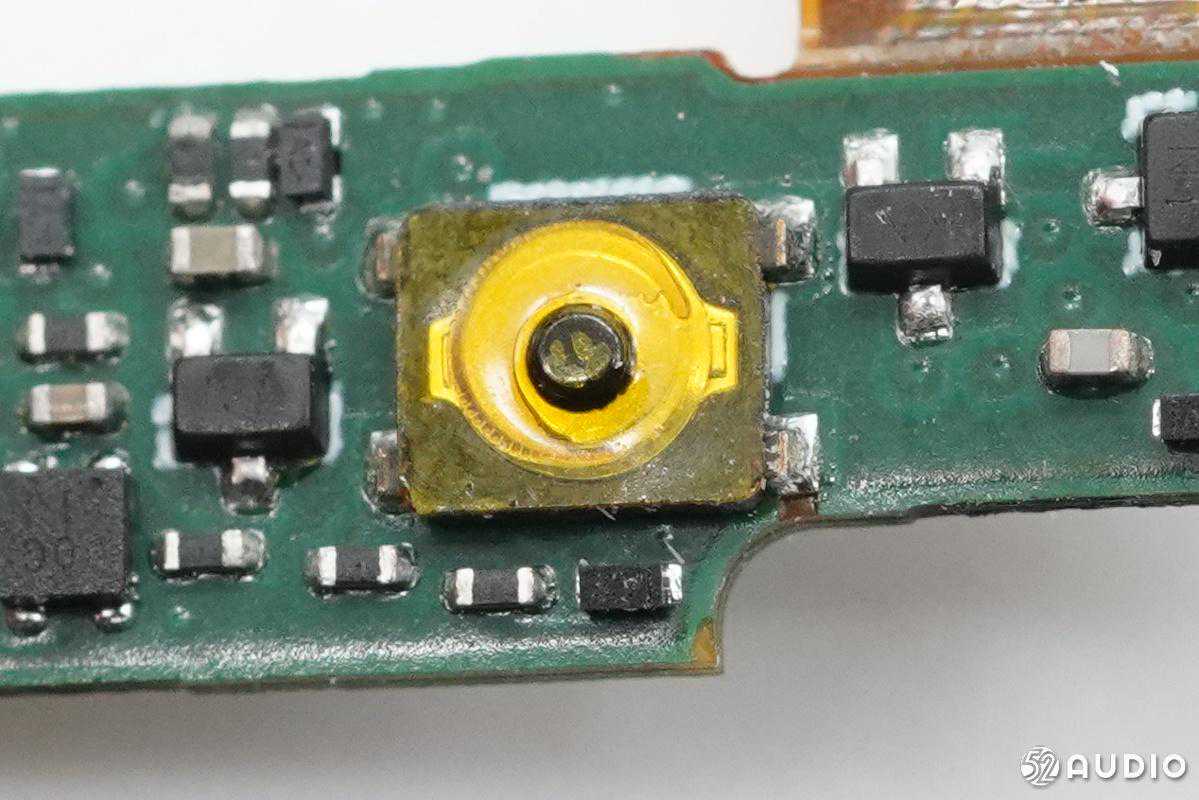

微动按键特写。

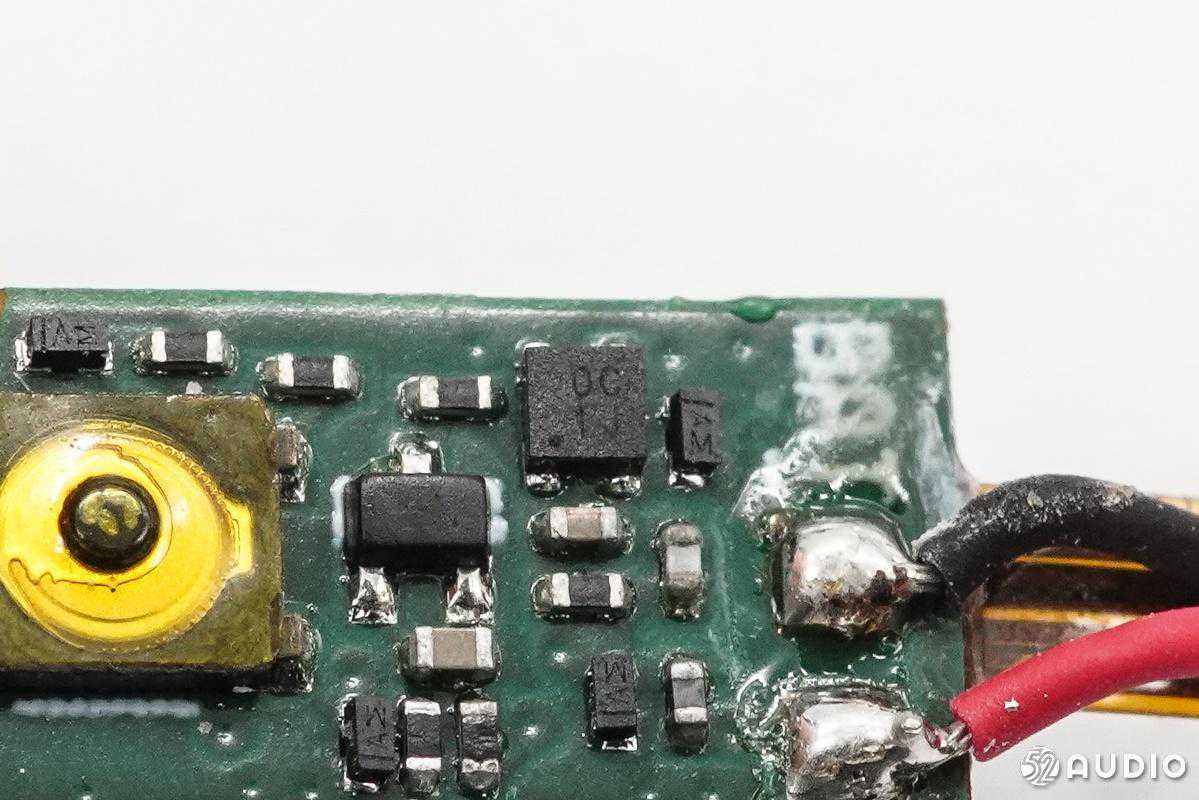

丝印“0C1J”，系苏州赛芯DFN1*1带船运模式的锂电保护IC。
据我爱音频网拆解了解到，目前已有OPPO、荣耀、缤特力、漫步者等品牌的TWS耳机大量采用了苏州赛芯电子科技的DFN1x1锂电保护IC。

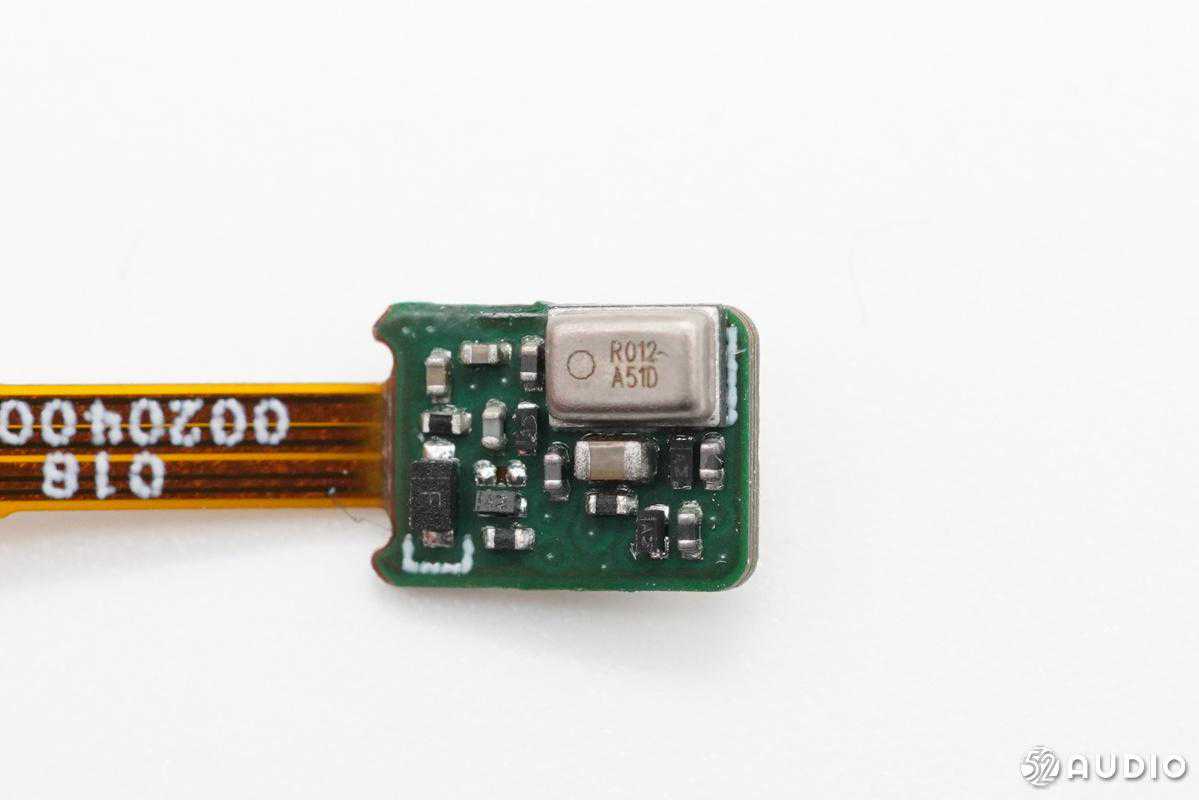

耳机柄底部的硅麦用于通话拾音。


另一侧是三个充电触点。


音腔内的结构展示，壳体内一侧有吸附充电座舱的磁铁。

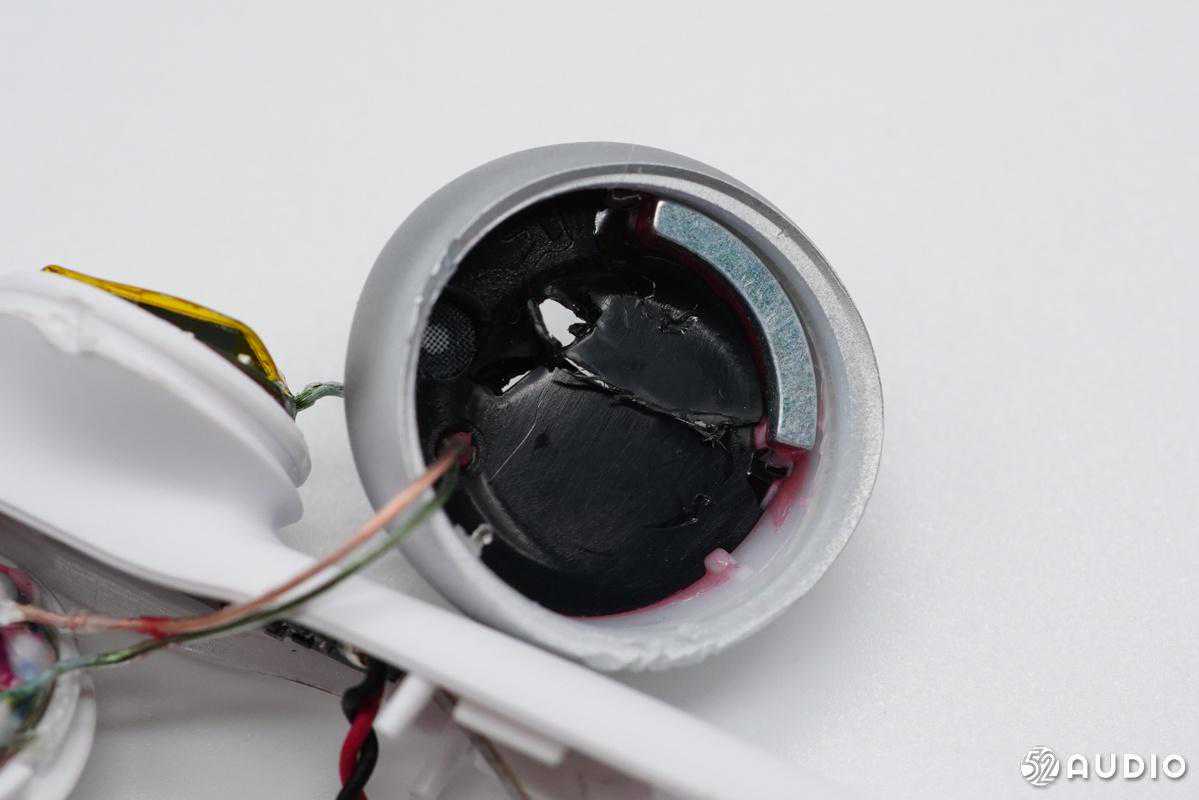

动圈单元采用红胶固定。

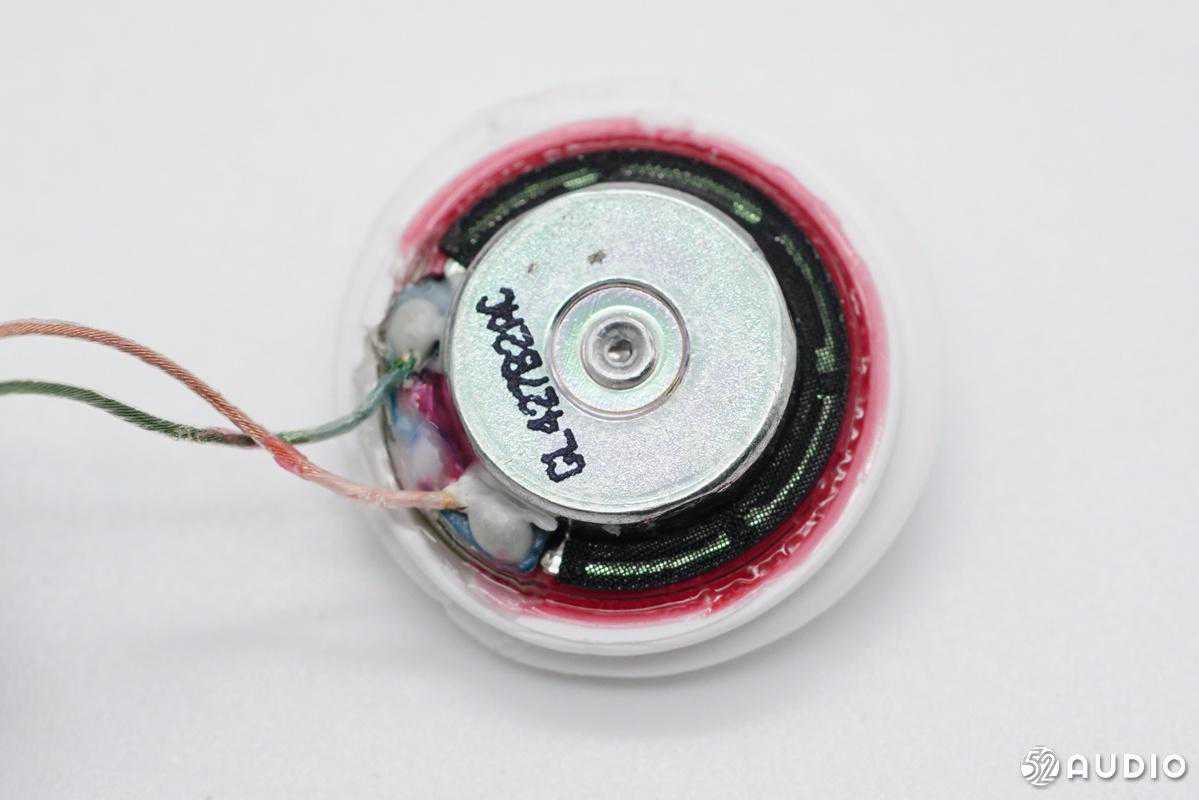

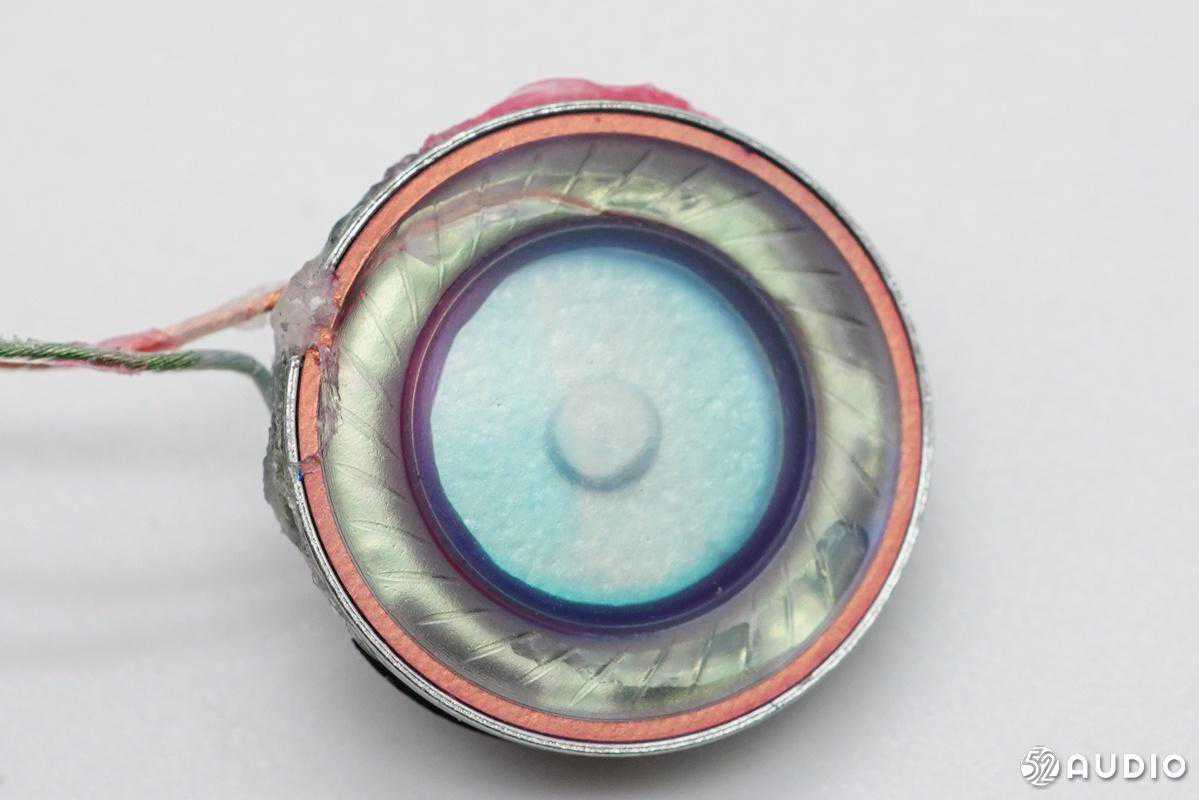

动圈单元特写，官方宣传采用多层超薄复合振膜。

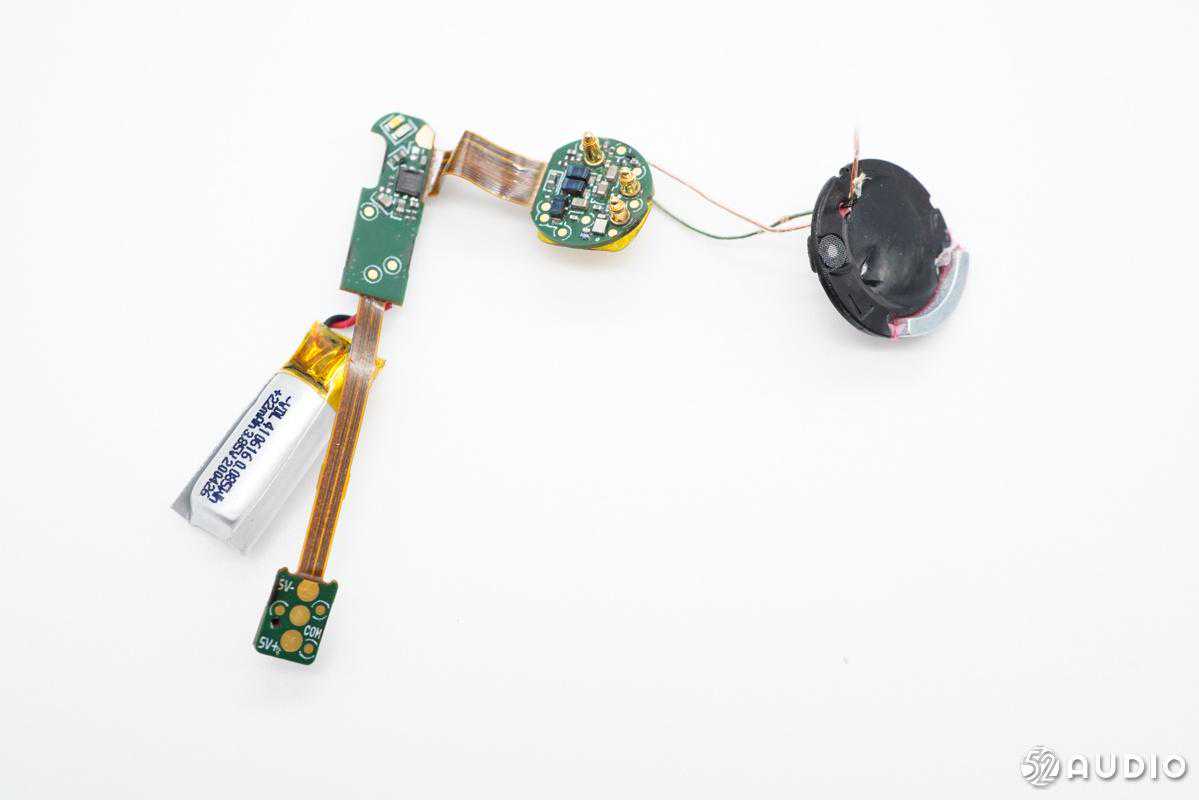

拆解全家福。
我爱音频网总结
JBLTUNE225真无线蓝牙耳机外观设计比较用心，充电盒采用“梯形”的外观，打开盒盖第一观感很好，突出了耳机上的银色镀膜和按键设计，耳机防尘网和充电座舱用颜色区分左右，耳机和充电盒的指示灯也都隐藏得比较巧妙，在ID设计上花了不少心思。
充电盒采用Type-C接口输入电源，内置矽力杰SY6913C电源管理芯片，支持输入过压保护，负责电池的充放电管理；充电盒的软包电池来自重庆紫建，容量410mAh，负责充电盒整机控制的MCU来自芯海科技。
JBLTUNE225耳机采用柄式半入耳设计，耳机柄较长看起来不太协调，经拆解发现是其耳机柄内塞入了主板+软包电池，与常见的柄式耳机内部结构不太一样。耳机内有两块主板，通过触点连接；LDS激光天线面积较大，通过触点的方式连接，还辅以FPC天线增加信号收发的面积，确保连接的稳定性。
耳机的主控芯片为恒玄BES2300-HP，支持蓝牙5.0，支持AAC/SBC音频编码；内置12mm动圈单元，支持JBL纯正低频音效；电池同样来自重庆紫建，容量较小只有22mAh，此外耳机采用实体按键控制、单麦克风，耳机整体的结构设计有些另类。
